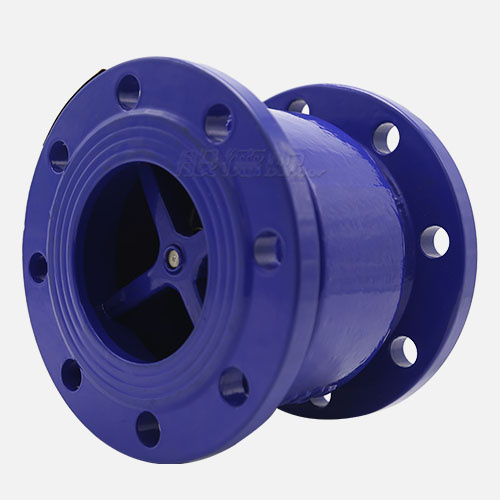

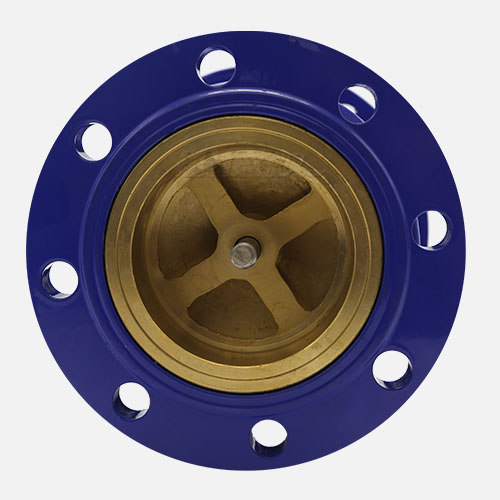

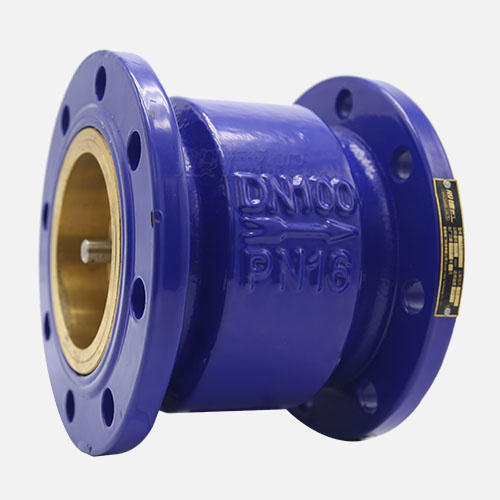

HC41X-16Q消声止回阀

【产品型号】: HC41X-16Q

【通 径】: DN50-DN400

【公称压力】: PN16

【适用温度】: -10-85℃

【适用介质】: 水及弱腐蚀性流体

【阀体材质】: 球墨铸铁

应用领域:

咨询热线:

13821179269(微信同号)
更新时间:2021-10-19 16:13:01

产品优点

  • 阀体QT450-10材质,机械性能好

    阀体QT450-10材质、球化率3级以上、完全符合QT450机械性能。

  • 黄铜材质阀芯,延迟使用寿命

    阀芯采用黄铜材质、避免阀杆弯曲,增加了阀门的使用寿命。

  • 橡胶密封圈镶嵌在阀体上,坚固耐用

    橡胶密封圈直接镶嵌在阀体上,避免了介质长时间对密封圈的直接冲刷,使用寿命明显延长,坚固耐用。

  • 壳体按照国家标准制做

    每台阀门出厂均按照国家标准做壳体、密封双层压力检测。

  • 层层质检,确保品质

    从毛坯到成品包装出厂每个环节层层质检。

  • 两年内坏一个赔两个

    般德品牌产品国内外各有太平洋保险500万保额的品质承保(保单号:ATIJ04007120Q000006E),承保范围29类,共1000余种产品,质保2年,两年内坏一个赔两个。

产品介绍

HC41X-16Q采用符合水力学的轮廓设计取得较佳的流线型水路,内部附有导流体的设计能保证较小的压力损失,消声止回阀可在水流倒流前先行快速关闭避免产生水锤、水击声和破坏性冲击以达到消除噪音的效果。该产品具有体积小,重量轻,流体阻力小,耐疲劳,寿命长等优点。应用于给排水系统,高层建筑管网等。

产品参数

HC41X-16Q消声止回阀

HC41X-16Q消声止回阀参数信息

阀门执行标准 名称 设计及制造 结构长度 试压标准 法兰标准
参照标准 GB/T 12235-2007 GB/T 12221-2005 GB/T 13927-2008 GB/T 17241.6-2008

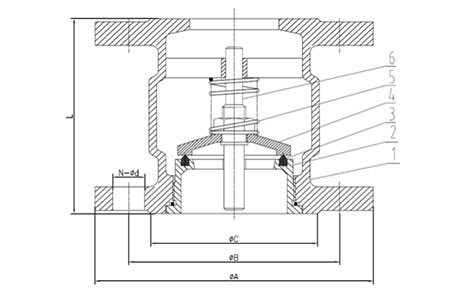

主要零部件信息 1-阀体 2-阀座 3-阀座密封圈 4-阀瓣 5-弹簧 6-阀杆
球墨铸铁DI 黄铜 三元乙丙橡胶EPDM 黄铜 304 410
尺寸信息 DN NPS(英寸) ΦA ΦB ΦC L
40 1  1/2'' 145 110 84 100
50 2'' 165 125 99 120
65 2  1/2'' 185 145 118 136
80 3'' 200 160 132 160
100 4'' 220 180 156 180
125 5'' 250 210 184 190
150 6'' 285 240 211 208
200 8'' 340 295 266 275
250 10'' 395 350 319 325
300 12'' 445 400 370 362
350 14'' 505 460 429 533
400 16'' 565 515 480 572
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
