本篇文章为您展示气动法兰蝶阀图纸。气动法兰蝶阀就是由连接方式为法兰式的蝶阀与气动执行器相结合而构成的。与之对应的是另外一种连接方式的气动对夹蝶阀。两者的主要区别在于结构和连接方式的不同，工作原理是相通的。气动法兰蝶阀有启闭方便迅速，使用灵活多样，性能优越可靠等优点。和其他类型的蝶阀一样，气动法兰蝶阀也有软密封和金属硬密封两种密封形式。气动软密封法兰蝶阀有良好的密封性能，主要用在常温常压环境；气动硬密封法兰蝶阀则具有良好耐高温高压、耐磨损能力，使用寿命更长。

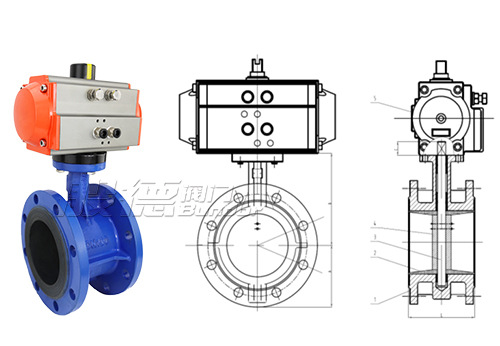

气动法兰蝶阀图纸
气动法兰蝶阀的驱动装置为气动执行器，这种驱动方式是自动的，不再需要人力在第一线进行操作，对阀门的控制更加精确稳定，大大减少了不必要的人为失误。
气动法兰蝶阀原理：
气动法兰蝶阀的启闭部件是一个圆盘形的蝶板，阀门工作的大致过程是：在气动执行器的气缸内吸入一定量的空气，接着对空气进行压缩，从而产生机械动力带动阀杆在执行器内吸入一定量空气，然后对空气进行压缩，产生一定的机械动力来带动阀杆控制蝶板进行转动，从而实现阀门的开启和关闭。
蝶板的旋转角度在0-90°之间，当蝶板处在0°角时，阀门是处于关闭状态的，管道内的介质流通被截断。当蝶板处于90°角时，阀门处于开启状态，此时管道内介质流动被连通，此时阀门通道内的过流面积达到最大，只有蝶板的厚度是介质流通的唯一阻力，流阻系数相对小。当蝶板位于0-90°（不包含0和90）时，阀门是处于半开或半关状态，这时的阀门可以对管道内介质流量进行调节。
气动法兰蝶阀结构简单，安装拆卸都非常方便。由于结构特征的限制，气动法兰蝶阀不适宜在小口径管道中使用。
以上就是本篇文章为您介绍的内容，如果您需要更多的气动法兰蝶阀图纸，您可以登录般德阀门官网，咨询在线客服；或者直接拨打我们的咨询热线。般德阀门期待与您的合作。
