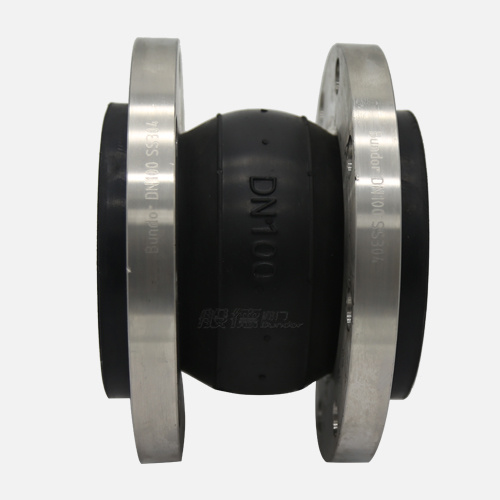

不锈钢可曲挠橡胶接头

【产品型号】: KTX-10/16/25

【通径】: DN40-DN600

【公称压力】: PN10/16/25

【适用温度】: -20～120℃

【适用介质】: 水、空气、油品

【阀体材质】: EPDM复合材料

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 接头类

更新时间：2017-11-15 15:12:06

产品介绍

产品优点

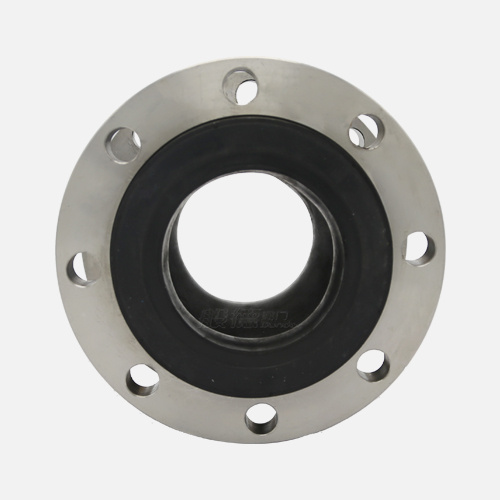

304材质JB81-94标准锻造法兰

法兰采用304材质JB81-94标准锻造，无下差，提高使用寿命5年以上。
紧固性提高

螺栓孔进行1*45的倒角处理，将连接时的紧固性提高了10%。
法兰与橡胶球摩擦产生的破损降低

法兰内锻面弧度为R=67°，使法兰与橡胶球摩擦产生的破损降低95%以上。
般德标识

球体、法兰均有般德标识，做到可追溯。
三元乙丙橡胶

橡胶球采用三元乙丙橡胶，含胶量40%以上，比常规橡胶多寿命更长。
内衬层数超过国家标准

橡胶球球体内衬层数超过国家标准。
抗震系数提高

橡胶球体加钢丝，耐扭曲，抗震系数提高10%。
增加钢丝圈

橡胶球两端厚度增加10mm，增加钢丝球，防止球体拉脱。
球体经过是一道工序加工而成

球体经过是一道工序加工而成，保证了内壁光滑度与球体承压度。

产品介绍

不锈钢可曲挠橡胶接头，质量轻，减震动，安装方便，使用灵活，便于拆换维修，同时具有耐酸、耐碱、耐油等特点。在使用过程中，随天气自然变化（-30度—+80度）可自动延伸。其结构材料采用浸胶尼龙帘于布，1MPa保证有14-16层，内外面采用高强度耐老化极性橡胶材料，为防止该产品在长期使用中自然萎缩和减少老化破裂，采用网状钢丝进行多体保护。可取代广泛应用于电厂、水厂、污水厂、化工、冶金行业的其它伸缩产品，主要材质三元乙丙橡胶，使用该产品对人类没有污染。

产品参数

相关产品

阀门执行标准	名称	设计及制造		结构长度		试压标准		法兰尺寸
阀门执行标准	参照标准	GB/T 26121-2010		GB/T 26121-2010		GB/T 26121-2010		GB/T 9119-2010

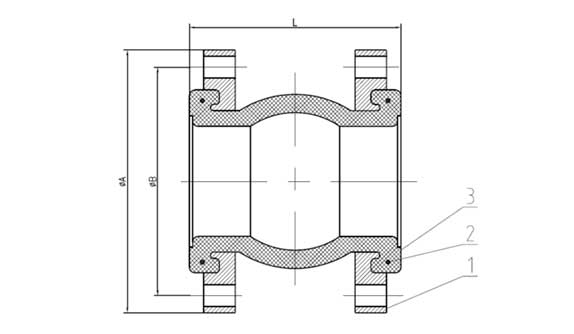

主要零部件信息	名称	1-球体		2-钢圈		3-法兰
主要零部件信息	材质及说明	EPDM复合材料		Q235		304
尺寸信息	公称尺寸		L	PN10		PN16		PN25
	DN	NPS（英寸）	L	ΦA	ΦB	ΦA	ΦB	ΦA	ΦB
	40	1 1/2''	95	150	110	150	110	150	110
	50	2''	105	165	125	165	125	165	125
	65	2 1/2''	115	185	145	185	145	185	145
	80	3''	135	200	160	200	160	200	160
	100	4''	150	220	180	220	180	235	190
	125	5''	165	250	210	250	210	270	220
	150	6''	180	285	240	285	240	300	250
	200	8''	210	340	295	340	295	360	310
	250	10''	230	395	350	405	355	425	370
	300	12''	245	445	400	460	410	485	430
	350	14''	255	505	460	520	470	555	490
	400	16''	255	565	515	580	525	620	550
	450	18''	255	615	565	640	585	670	600
	500	20''	255	670	620	715	650	730	660
	600	24''	260	780	725	840	770	845	770

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
