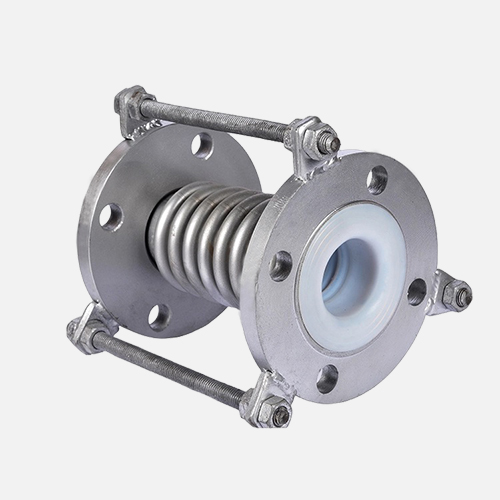

衬氟波纹补偿器

【产品型号】: JDZ

【通径】: DN25-300

【公称压力】: PN10/16/150LB

【适用温度】: -20℃～150℃

【适用介质】: 腐蚀性介质

【阀体材质】: SS304+PTFE

应用领域：

化工石油

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 接头类

更新时间：2026-03-06 15:39:30

产品介绍

产品优点

主体材质达标

不锈钢主体材质化学成分和力学性能符合国家标准；
法兰强度高

法兰均采用模锻生产，晶体组织细密，强度高；
化学稳定性高

波纹管衬PTFE，具有极高的化学稳定性，耐绝大多数腐蚀性介质；
衬里材料可选

衬里材料有多种选择，可适用各种介质温度；
有效保护

加装限位螺杆，保护波纹管；
抗压好强度高

增加抗压环，提高波纹管强度。

产品介绍

衬氟波纹管补偿器又称膨胀节，伸缩节，是一种挠性、薄壁、有横向波纹的具有伸缩功能的器件，它由金属波纹管与PTFE组成。波纹管补偿器的工作原理主要是利用自身的弹性变形功能，补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移，补偿的作用具有耐压、密封、耐腐蚀、耐温度、耐冲击、减振降噪的功能，起到降低管道变形和提高管道使用寿命的作用。

产品参数

相关产品

名称	设计制造	法兰连接	检验标准
参照标准	GB/T 12777	HG/T 20592	GB/T 12777

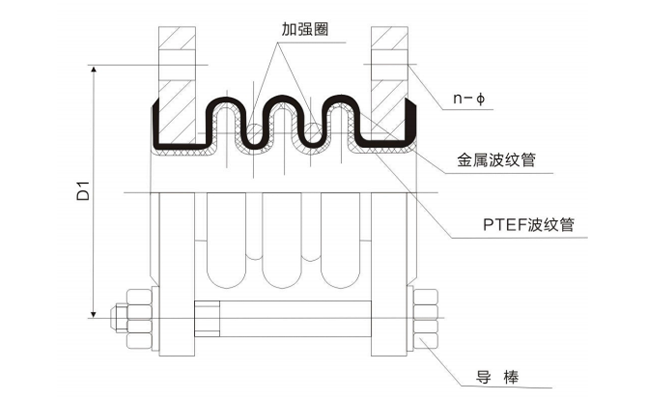

名称	1-法兰	2-波纹管	3-限位螺杆
材质及说明	304	304+PTFE	304

DN	NPS	L	φD	φD1	Z-d
25	1''	80	115	85	4-14
32	1 1/4''	80	140	100	4-18
40	1 1/2''	100	150	110	4-18
50	2''	100	165	125	4-18
65	2 1/2''	110	185	145	8-18
80	3''	110	200	160	8-18
100	4''	115	220	180	8-18
125	5''	125	250	210	8-18
150	6''	125	285	240	8-22
200	8''	150	340	295	8-22
250	10''	200	395	350	12-22
300	12''	230	445	400	12-22

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
