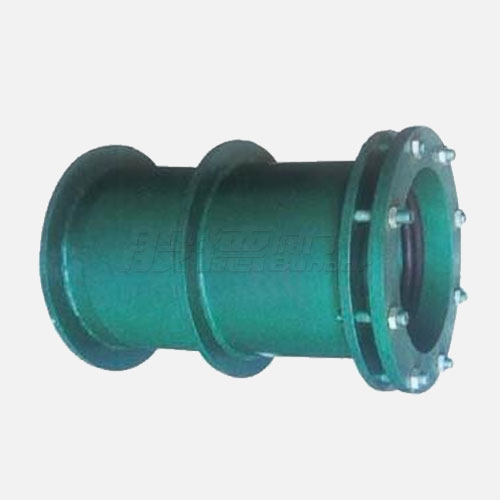

柔性防水套管

【产品型号】: 柔性防水套管

【通 径】: DN50-DN1000

【公称压力】: /

【适用温度】: -20~80℃

【适用介质】: 水

【阀体材质】: 碳钢Q235

应用领域:

咨询热线:

13821179269(微信同号)
更新时间:2020-06-16 14:12:50

产品优点

  • 厚度达标

    法兰及套管厚度达到标准规定;

  • 满焊

    所有焊缝均满焊,保证连接强度;

  • 外观保证

    表面打磨光滑,没有焊渣,喷漆均匀,保证外观;

  • 重量达标

    重量均达到02S404标准要求;

  • 使用安全

    所有锐角倒钝,确保使用方便安全。

产品介绍

般德柔性防水套管,产品配置:法兰:Q235, 套管:Q235 密封圈:NBR。主要用在市政建设、给排水上。

产品参数

柔性防水套管
执行标准 设计及制造标准
02S404
主要零部件信息 名称 法兰 套管 密封圈
材质及说明 Q235 Q235 NBR/ERDM
尺寸信息 DN D1 D2 D3 D4 D5 n-M
50 60 95 65 145 200 4-M12
65 76 114 80 165 220 4-M12
80 89 127 95 180 235 4-M16
100 108 146 114 200 255 4-M16
125 133 180 140 235 290 6-M16
150 159 203 165 260 315 6-M16
200 219 265 226 320 375 6-M16
250 273 325 280 380 435 8-M16
300 325 377 333 435 495 8-M20
350 377 426 385 485 545 8-M20
400 426 480 435 540 600 12-M20
450 480 530 488 590 650 12-M20
500 530 585 538 645 705 16-M20
600 630 690 640 755 820 16-M24
700 720 780 730 845 910 20-M24
800 820 880 830 950 1020 20-M27
900 920 980 930 1050 1120 20-M27
1000 1020 1080 1030 1150 1220 24-M27
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
