KXT型可曲挠橡胶接头

【产品型号】: KXT-10/16/25

【通 径】: DN40-600

【公称压力】: PN10/16/25

【适用温度】: -20~120℃

【适用介质】: 水、空气、油品

【阀体材质】: EPDM复合材料

咨询热线:

13821179269(微信同号)
更新时间:2017-11-14 17:00:26

产品优点

  • 锻造法兰

    优质碳钢法兰,无砂眼、气孔。

  • 环氧树脂喷涂法兰

    法兰喷涂采用世界知名品牌阿克苏的环氧树脂塑粉,附着力强,划格法0-1级通过;冲击强度高,50kg•cm正冲通过。

  • 法兰及法兰螺栓孔倒角处理

    法兰内锻面弧度为R=67°,法兰与橡胶球摩擦阻力小,防止球体被划伤。 螺栓孔进行1*45°的倒角处理,防止操作人员被划伤。

  • 进口EPDM橡胶球体

    抗拉、抗压、耐老化、耐高温、耐低温,比常规橡胶多使用2年。

  • 超标准内衬层数

    橡胶球球体内骨架层数超过市场同类产品20%。

  • 加厚橡胶球端面

    橡胶球两端面厚度增加10mm,增加钢丝圈,防止球体拉脱,耐扭曲,抗震震系数提高10%。

  • 出厂检验

    每台产品出厂前都会进行球体外观、硬度、气密性、承压和法兰防拉脱等检验。

  • 产品可追溯

    不锈钢304标牌,包含品牌、口径、压力、材质,编码等产品身份标识信息,确保产品可追溯。

  • 密封效果更高

    橡胶球连接端面采用德国密纹水线,密封效果提高30%。

产品介绍

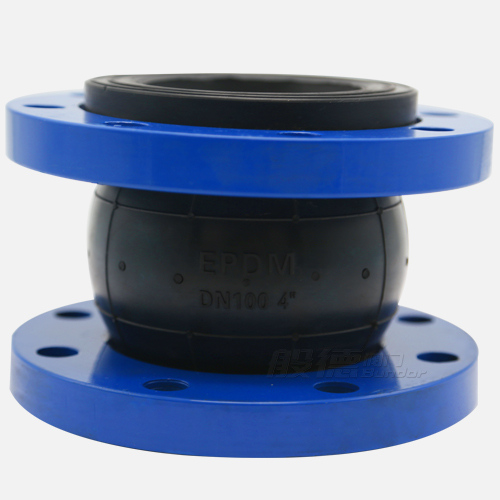

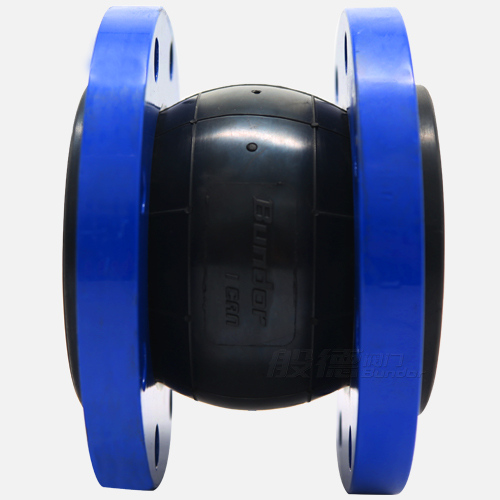

KXT型可曲挠橡胶接头是可曲挠橡胶接头的一种,又叫做橡胶管软接头,柔性橡胶接头,高压橡胶接头,橡胶减震器,补偿器等。该产品是由织物增强的橡胶件与平形活接头、套金属法兰或螺纹管法兰组成,用于管道隔振降噪、补偿位移的接头。可降低振动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用,广泛应用于各种管道系统。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。

产品参数

KXT型可曲挠橡胶接头
阀门执行标准 名称 设计及制造 结构长度 试压标准 法兰尺寸
参照标准 GB/T 26121-2010 GB/T 26121-2010 GB/T 26121-2010 GB/T 9119-2010
主要零部件信息 名称 1-球体 2-钢圈 3-法兰
材质及说明 EPDM复合材料 Q235 Q235
尺寸信息 公称尺寸 L PN10 PN16 PN25
DN NPS(英寸) ΦA ΦB ΦA ΦB ΦA ΦB
40 1  1/2'' 95 150 110 150 110 150 110
50 2'' 105 165 125 165 125 165 125
65 2  1/2'' 115 185 145 185 145 185 145
80 3'' 135 200 160 200 160 200 160
100 4'' 150 220 180 220 180 235 190
125 5'' 165 250 210 250 210 270 220
150 6'' 180 285 240 285 240 300 250
200 8'' 210 340 295 340 295 360 310
250 10'' 230 395 350 405 355 425 370
300 12'' 245 445 400 460 410 485 430
350 14'' 255 505 460 520 470 555 490
400 16'' 255 565 515 580 525 620 550
450 18'' 255 615 565 640 585 670 600
500 20'' 255 670 620 715 650 730 660
600 24'' 260 780 725 840 770 845 770
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
