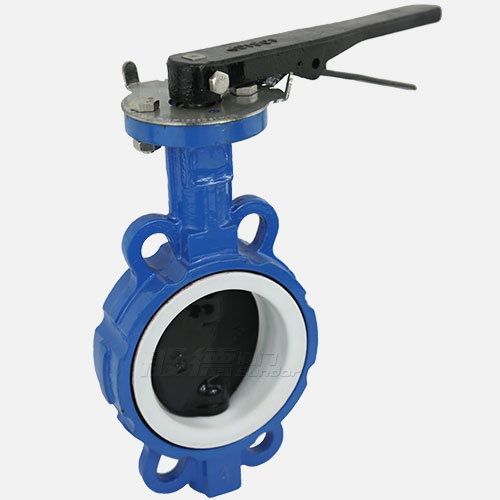

D71F包胶板四氟密封蝶阀

【产品型号】: D71F-10

【通径】: DN50-200

【公称压力】: 0.6-1.6MPa

【适用温度】: ≤150°C

【适用介质】: 淡水、污水、海水、强酸碱及有机溶剂等

【阀体材质】: 球墨铸铁、铸钢、不锈钢等

应用领域：

市政建设化工水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 衬氟蝶阀

更新时间：2017-12-02 15:04:22

产品介绍

产品优点

结构简单

结构简单紧凑，重量较轻，便于装拆和维修。
启闭迅速

操作扭距较小，转90°启闭轻便迅速。
节能效果好

流阻小，流量特性近似倾斜直线，节能效果好。
零泄漏

密封件可以更换，双向密封零泄漏，密封性能可靠。

产品介绍

D71F包胶板四氟密封蝶阀：对夹式衬四氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境，石油、化工、食品等多个特殊领域的需要，使用聚四氟乙烯制成的阀体，具有很强的防腐效果。在常规条件下可以替代不锈钢阀体。般德阀门生产的D71F包胶板四氟密封蝶阀具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。该产品作为一种用来实现管路系统通断及流量控制的元件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

产品参数

相关产品

D71F包胶板四氟密封蝶阀参数信息

阀门执行标准	名称	设计制造		结构长度		试压			上法兰尺寸
阀门执行标准	参照标准	GB/T 12238		GB/T 12221		GB/T 13927-2008			ISO 5211
主要零部件信息	名称	阀体		阀轴		阀座			蝶板
主要零部件信息	材质	DI		410		聚四氟乙烯			DI/橡胶

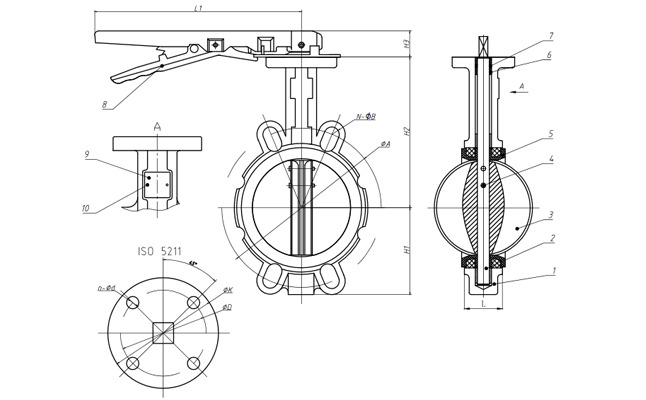

尺寸信息	DN	IN	H1	H2	H3	∅A	N-∅B	L	∅K	∅D	n-∅d
	50	2"	76	162	31	120	4-∅19	43	65	50	4-∅8
	65	2.5"	89	175	31	140	4-∅19	46	65	50	4-∅8
	80	3"	95	181	31	150	4-∅19	46	65	50	4-∅8
	100	4"	114	200	31	175	4-∅19	52	90	70	4-∅10
	125	5"	127	213	31	210	4-∅23	56	90	70	4-∅10
	150	6"	140	225	31	240	4-∅23	56	90	70	4-∅10
	200	8"	177	260	38	290	4-∅23	60	125	102	4-∅12
	250	10"	203	292	80	355	4-∅25	68	125	102	4-∅12

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
