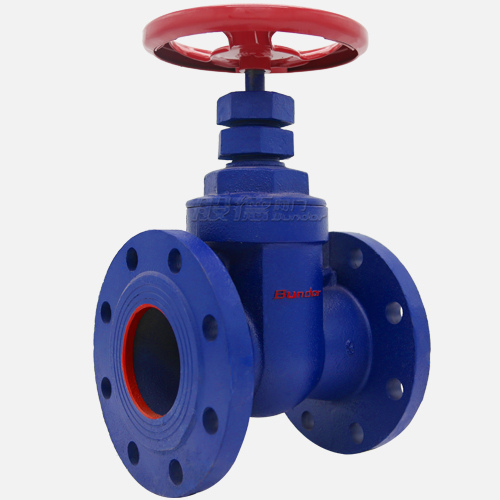

Z45T-16Q中丝扣闸阀

【产品型号】: Z45T-10/16Q

【通径】: DN25-DN200

【公称压力】: PN10/16

【适用温度】: -10～120℃

【适用介质】: 蒸汽、水、油品介质

【阀体材质】: 球墨铸铁QT450

应用领域：

市政建设水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 闸阀 > 硬密封闸阀

更新时间：2017-11-11 13:55:50

产品介绍

产品优点

QT450材质阀体

铸铁材质阀体采用QT450，抗拉强度是灰铁材质的两倍，更耐用。
阀板与阀座堆焊黄铜、更耐磨

阀板与阀座均堆焊黄铜，增加密封性和耐磨性。

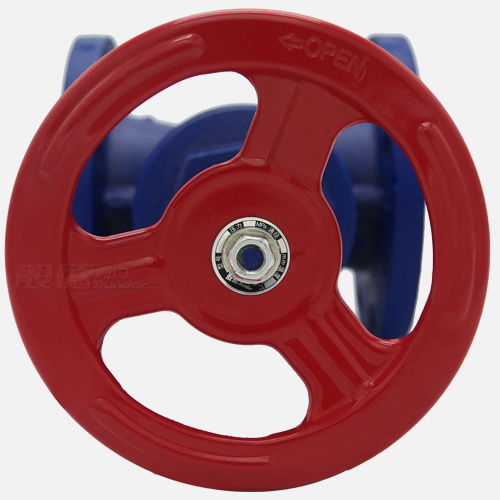

铸铁手轮

采用铸铁手轮，比冲压手轮更结实耐用。
严格涂漆标准，确保产品外观

阀门先涂底漆，在涂面漆，确保产品外观。
不合格产品坚决不允许出厂

每台阀门出厂均按照国家标准做壳体、密封双层压力检测，不合格产品坚决不允许出厂。

产品介绍

Z45T-16Q中丝扣闸阀属于暗杆闸阀的一种，因其中口采用丝扣结构被称为中丝扣闸阀（新型暗杆闸阀），其工作原理与暗杆闸阀相同，通过丝杆带动闸板上的丝母来实现对闸板的开启和关闭。因中丝扣闸阀中口部分全部采用丝扣衔接，取代了暗杆闸阀中口所用的螺丝加固，在密封、紧固、耐磨、耐腐等各方面性能大幅度提升，为顾客的长期使用带来更高的安全保障。中丝扣闸阀是新型的暗杆类闸阀。闸阀又管道安装在常见的启闭类阀门，通过启闭闸板来实现对介质的接通和阻断。因其结构简单、方便耐用，所以是阀门中使用率很高的阀门品种。广泛适用于自来水厂、污水处理厂、石油化工，火力发电厂等油品、水、蒸气、油品管路上作接通或截断管路中介质的启闭装置。

产品参数

相关产品

执行标准	名称	设计及制造	结构长度	试压标准	连接法兰尺寸
执行标准	参照标准	GB/T 12232	GB/T 12221	GB/T 13927	GB/T 17241.6
主要零部件信息	名称	1-阀体	2-阀座密封	3-阀板	4-阀杆	5-手轮
主要零部件信息	材质及说明	QT450	黄铜	QT450	Q235/2Cr13	HT200

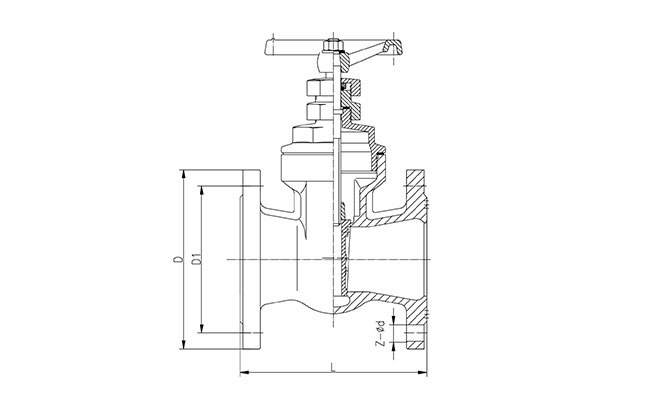

尺寸信息	DN	NPS（英寸）	L	ΦD	ΦD1	N-φd
	25	1 ''	125	110	85	4-14
	32	1 1/4''	140	130	100	4-19
	40	1 1/2''	165	140	110	4-19
	50	2''	175	157	125	4-19
	65	2 1/2''	190	175	145	4-19
	80	3''	200	195	160	8-19
	100	4''	220	215	180	8-19
	125	5''	250	245	210	8-19
	150	6''	265	280	240	8-23
	200	8''	285	335	295	8-23/12-23

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
