500X泄压/持压阀

【产品型号】: 500X

【通径】: DN25-600

【公称压力】: PN10/16/150LB

【适用温度】: -20℃～80℃

【适用介质】: 水

【阀体材质】: 球铁/铸钢/不锈钢

应用领域：

市政建设水处理给排水

我要咨询

 首页 > > 控制阀

更新时间： 2026-07-02 15:13:24

产品介绍

产品优点

阀体

阀体球化率3级，抗拉强度450Mpa，延展率大于10%
加工

阀体及内件为数控精密机床加工，精度高
导管

导管采用黄铜或不锈钢材质
涂装

阀体采用粉沫环氧树脂静电涂装，喷涂厚度达到250um
性能

性能可靠、强度高、动作灵活
检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测

产品介绍

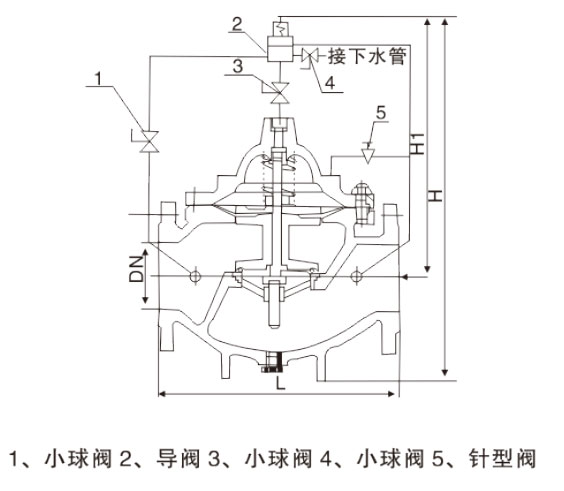

500X泄压/持压阀由主阀、导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。做泄压阀用时，可维持供水路压力在设定的安全值之下，保持主阀上游供水压力。其工作原理，当导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭，作泄压阀时，各球阀常开。当导阀常开。当导阀调整为持压状态时，只要主阀进口水压底于导阀设定值，导阀即关闭。主要控制使升压，主阀关闭。当主阀上游供水压力超过导阀排至出口，控制室将压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。本产品利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

产品参数

相关产品

名称	设计制造	法兰连接	检验标准
参照标准	JB/T 10674	GB/T 17241.6	GB/T 13927

名称	1-阀体	2-阀瓣	3-阀座	4-阀杆
材质及说明	DI/WCB/304/316	DI/WCB/304/316	铜合金/不锈钢	2Cr13/304

DN	NPS	L	H	PCD	n-d
25	1''	203	463	85	4-14
32	1 1/4''	203	463	100	4-19
40	1 1/2''	203	516	110	4-19
50	2''	245	516	125	4-19
65	2 1/2''	245	520	145	4-19
80	3''	285	537	160	8-19
100	4''	325	596	180	8-19
125	5''	335	653	210	8-19
150	6''	400	709	240	8-23
200	8''	430	805	295	8-23
250	10''	505	855	350	12-23
300	12''	595	953	400	12-23
350	14''	645	990	460	16-23
400	16''	720	1030	515	16-28
450	18''	745	1030	565	20-28
500	20''	780	1030	620	20-28
600	24''	925	1100	725	20-31

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
