灰铸铁球阀Q41F-16

【产品型号】: Q41F-16/150LB/10K

【通径】: DN40-DN200

【公称压力】: PN16/150LB/10K

【适用温度】: -10℃～150℃

【适用介质】: 水、蒸汽、油品等

【阀体材质】: 灰铸铁

应用领域：

市政建设水处理电力石油给排水

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 球阀

更新时间：2020-07-21 10:06:18

产品介绍

产品优点

HT200铸铁材质

阀体采用HT200铸铁材质，完全执行GB/T12226-2005抗拉强度180-210MPa；
实心阀体

阀体均为实心重体，壁厚满足GB26640标准要求，保证承压强度；
不锈钢球体

球体为不锈钢304球体；
精密加工

内件采用精密数控机床加工，保证精度；
环氧喷涂

外观采用环氧喷涂；
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测。

产品介绍

般德灰铸铁球阀Q41F-16，产品配置：阀体HT200，阀球304，密封PTFE，阀杆2Cr13。主要应用领域包括：市政建设、电力、给排水、水处理、石油等。

产品参数

灰铸铁球阀Q41F-16

相关产品

参考标准	名称	设计及制造		结构长度			法兰连接			检验试验
	德标PN16	DIN 3357		DIN 3202			DIN EN1092-2			DIN 3230
	美标150LB	ASME B16.34		ASME B16.10			ASME B16.5			API 598
	日标10K						JIS B2239			JIS B2003

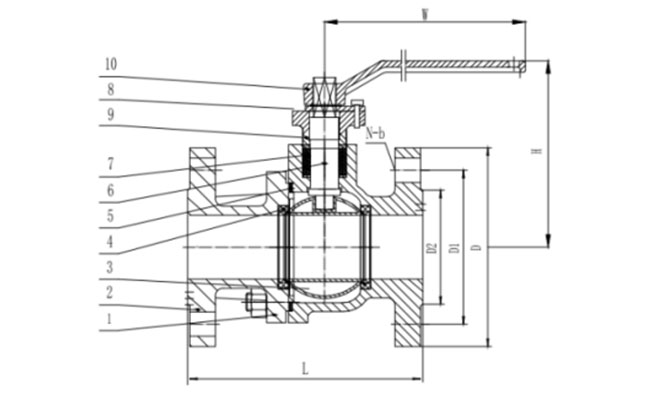

主要零部件信息	名称	1-阀体		3-球体		4-阀座密封		6-阀杆		10-手柄
主要零部件信息	材质	HT200		304		PTFE		2Cr13		铸铁
尺寸信息	SIZE		PN16			150LB			10K
	DN	NPS	L	D1	N-b	L	D1	N-b	L	D1	N-b
	40	1 1/2''	140	110	4-Φ18	165	98.5	4-Φ16	165	105	4-Φ19
	50	2''	150	125	4-Φ18	178	120.5	4-Φ19	180	120	4-Φ19
	65	2 1/2''	170	145	4-Φ18	190	139.5	4-Φ19	190	140	4-Φ19
	80	3''	180	160	8-Φ18	203	152.5	4-Φ19	200	150	8-Φ19
	100	4''	190	180	8-Φ18	229	190.5	8-Φ19	230	175	8-Φ19
	125	5''	325	210	8-Φ18	356	216	8-Φ22	300	210	8-Φ23
	150	6''	350	240	8-Φ23	394	241.5	8-Φ22	340	240	8-Φ23
	200	8''	400	295	12-Φ23	457	298.5	8-Φ22	450	290	12-Φ23

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
