蝶阀型号解释 蝶阀型号字母代表

rIE般德阀门

般德蝶阀rIE般德阀门

蝶阀是用途非常广泛的一种阀门，主要用在工业或者生活管道上面，做控制流量使用。所以蝶阀的需求市场也是非常大的，般德阀门是专业研发、生产、销售为一体的蝶阀生产厂家，如果您有蝶阀的采购需求，也欢迎您来询价。rIE般德阀门

说到给客户报价，如果要知道蝶阀的价格，蝶阀型号是一个非常重要的判别因素。但小编在接触了很多询价客户后发现，其实还有很多人对于蝶阀的型号的了解几乎是一无所知。他们大都是帮助自己的客户来询价的，并知道蝶阀型号的意义。本篇文章就为您做蝶阀型号解释。如果您对这个感兴趣，不妨一起来看一下。rIE般德阀门

我们经常会看到比如D71X-16Z这样的蝶阀型号，那么这个蝶阀型号字母代表什么意思呢？rIE般德阀门

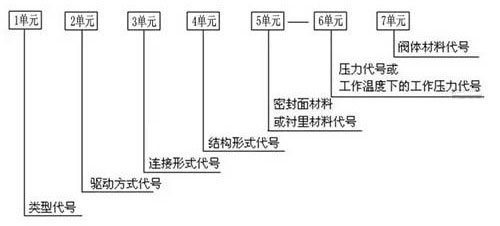

先来看一个图，看一看阀门型号的组成。rIE般德阀门

rIE般德阀门

有了这个图之后，我们就可以知道蝶阀型号的组成，那么蝶阀型号每个组成部分代号有哪些？rIE般德阀门

常见附加代号有BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀。根据蝶阀的类型在型号前面添加，如SD41X，就是代表是法兰伸缩蝶阀。rIE般德阀门

蝶阀代号：D；rIE般德阀门

驱动方式代号：手动（省略不写）、涡轮传动代号3、气动代号6、电动代号9；rIE般德阀门

连接形式代号：内螺纹代号1、法兰连接代号4、焊接代号6、对夹式连接代号7、卡箍连接代号8；rIE般德阀门

结构形式代号：1代表中线型、2代表双偏心、3代表三偏心；rIE般德阀门

密封面材料或衬里材料代号： X-橡胶、F-聚四氟乙烯、H-不锈钢、J-衬胶、T-铜合金、Y-硬质合金、W表示阀体直接加工；rIE般德阀门

压力代号：国内常用到的压力等级有PN1.0Mpa（10公斤）、PN1.6mpa（16公斤）、PN2.5mpa（25公斤）、PN4.0mpa（40公斤）、其中PN代表是国内压力的代号，MPA是压力的单位，1mpa=10公斤压力；rIE般德阀门

阀体材料代号：铸钢-C、铸铁-Z、球墨铸铁-Q、不锈钢304-P、不锈钢316-R；rIE般德阀门

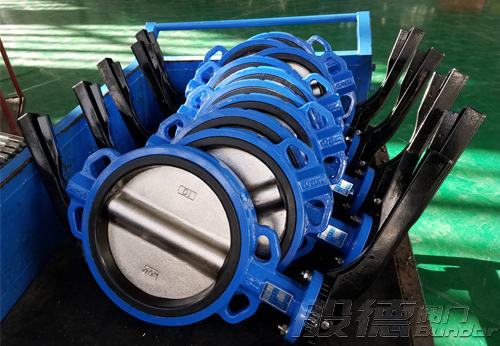

这些就是蝶阀型号的组成，那么回到上面的例子，D71X-16Z，这个蝶阀型号字母代表的意思就是中线对夹蝶阀，手柄操作，橡胶密封，铸铁材质，压力16公斤。rIE般德阀门
