气动蝶阀说明书|原理|规格参数

发布时间:2021-11-23 浏览次数:

气动蝶阀说明书:气动蝶阀工业生产管线上的一个控制部件,它属于自动控制的阀门,无需人工操作,所以这类阀门通常用在不适宜人工操作的环境之中。气动蝶阀用途也很广泛,在石油、化工、电力、冶金等行业中都有应用。ayG般德阀门

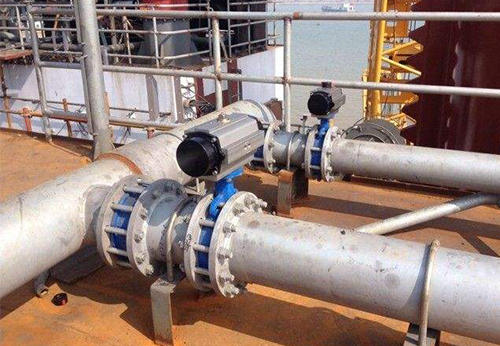

气动蝶阀ayG般德阀门

气动蝶阀原理ayG般德阀门

气动蝶阀通过定位器、电磁阀等设备,吸收干燥、润滑的气体,然后将这些气体传送到气动执行器的缸体内,形成气动执行器工作的气源,当缸体内的气源传入气动执行机构的气室时,气压作用在活塞上,产生的推力带动输出轴旋转,同时驱动阀杆和蝶板转动,从而完成蝶阀的一个启闭动作。给气动蝶阀加一个阀门定位器,还可以实现蝶阀的精确开度调节。另外,还可以采用智能型定位器与现场总线连接,从而达到检测气动蝶阀工作状态的目的,并提供诊断。ayG般德阀门

气动蝶阀的保养ayG般德阀门

气缸的保养:对于气动蝶阀的气动装置中的气缸,要定期做清洁,定期对气缸转轴卡簧出加油。差不多每过半年时间要打开气缸端盖,对气缸内进行检查,检查项目包括缸体内有无杂物、有无水分、润滑脂状态如何。发现润滑脂缺少的话,要将气缸拆开,做一个全面的清理,然后添加润滑脂。ayG般德阀门

阀体的保养:每隔一个周期对气动蝶阀的阀体进行检查,一个周期定位6个月左右。对阀体的检查保养包括,阀体外观是否良好,与管道连接的法兰端是否泄露,阀门密封面的密封性能是否良好,有没有磨损现象,蝶板转动灵不灵活,阀门有无异物卡住。一旦发现任何一个问题,要进行进行修理更换。ayG般德阀门

气动蝶阀ayG般德阀门

气动蝶阀规格信息ayG般德阀门

产品型号 D671X-6/10/16Q
名称 气动对夹蝶阀
口径范围 DN50-DN1200
公称压力 PN6/10/16
适用温度 -20~120℃
适用介质 淡水、污水、海水、弱酸碱、空气、蒸汽等
阀体材质 球墨铸铁
应用领域 市政建设、水利工程、电力、给排水、水处理
产品配置

万能体对夹,DI体,SS304有销板,SS410轴,EPDM阀座,ayG般德阀门

双作用气动头,含三联件;ayG般德阀门
