旋启式止回阀原理及执行标准-般德阀门

了解旋启式止回阀执行标准之前，我们先对来对旋启式止回阀有一个较为详细的了解。llt般德阀门

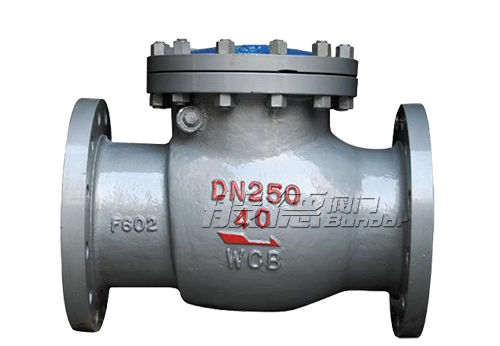

旋启式止回阀原理llt般德阀门

llt般德阀门

旋启式止回阀结构图llt般德阀门

旋启式止回阀是阀瓣绕体腔内摇杆轴做旋转运动的止回阀，也是一种自动阀门，由阀体、阀盖、阀瓣和摇杆组成。阀瓣呈圆盘状，绕阀座通道外的销轴做旋转运动。阀内通道呈流线型，流动阻力比直通式升降止回阀要小，适合用于大口径的管道。但低压时，其密封性能不如升降式止回阀。为提高密封性能可采用辅助弹簧或采用重锤结构辅助密封。llt般德阀门

旋启式止回阀的启闭原理，靠流体压力作用和阀瓣的自重来使阀门开启和关闭，旋启式止回阀的阀板运动方式是旋转运动，该阀门属于单向阀，所以要根据流体流动方向安装，流体的入口方向应在能冲击阀瓣转动的一侧。llt般德阀门

旋启式止回阀的关闭件是一个与管道通径相当的阀瓣或圆盘，悬挂于阀门腔体内，流体正向流动时在流体压力的作用下阀瓣打开，压力下降时阀瓣在自重和逆流流体的压力作用下关闭。llt般德阀门

由于阀瓣的重量，旋启式止回阀打开时，对流体的阻力相对较大。此外，由于阀瓣悬浮在流体中，可使流体产生湍流。这也表明通过旋启式止回阀的流体压降要大于通过其他形式止回阀的压降。当流动方向突然变化时，阀瓣会猛烈关闭在阀座上，会引起阀座很大的磨损，并沿管道产生水锤，为克服这个问题，可以在阀瓣上安装阻尼装置，并采用金属阀座减少阀座磨损。llt般德阀门

旋启式止回阀执行标准llt般德阀门

设计制造标准：GB/T 12235,AP600,API6D,ANSI/ASME.B16.34llt般德阀门

连接法兰标准：GB/T 9113,API6D,ANSI/ASME B16.5llt般德阀门

压力温度等级：GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34llt般德阀门

试验检验标准：GB/T 13927-2008,JB/T9092,,API598,API6Dllt般德阀门

旋启式止回阀厂家llt般德阀门
