止回阀型号规格大全

发布时间:2021-10-09 浏览次数:

本文为您介绍止回阀型号及规格参数。我们都知道,止回阀是一种比较特殊的阀门类型,相比于其他蝶阀、闸阀、截止阀之类的阀门,止回阀属于自动型的阀门,无需借助人力或者执行机构来实现阀门的启闭,只需依靠所安装的管路中介质流动带来的压力,推动止回阀阀瓣的开启与闭合,(电动、气动阀门属于自动化阀门,跟止回阀的自动阀门是不一样的)。止回阀是用来防止介质倒流的,属于单向阀,介质只能朝一个方向流动。hWV般德阀门

止回阀型号组成有:止回阀代号—连接形式—结构形式—密封面材料—工作压力—阀体材质。下面我们来详细看看每个组成部分的代号。hWV般德阀门

止回阀附加号:微阻缓闭止回阀-HH、保温止回阀-BH、滚球式止回阀-HQ;hWV般德阀门

止回阀-H;hWV般德阀门

连接形式:法兰-4、对夹-7;hWV般德阀门

结构形式:升降式-1、立式-2、旋启式-4、双瓣式-6、蝶形-7;hWV般德阀门

密封面材料:巴氏合金-B、氟塑料-F、不锈钢-H、蒙乃尔合金-M、橡胶-X、硬质合金-Y、直接加工-W;hWV般德阀门

工作压力:压力十六公斤-16,PN1.6mpa,磅级150LB;hWV般德阀门

阀体材质:球墨铸铁-Q、碳钢-C、304-P、316- R、钛合金-A、铬钼钢-I;hWV般德阀门

止回阀常见型号:hWV般德阀门

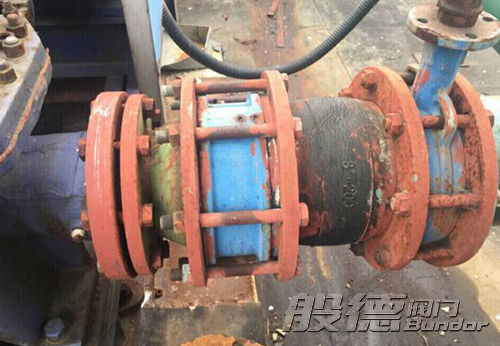

对夹升降式止回阀 H71X、H71H

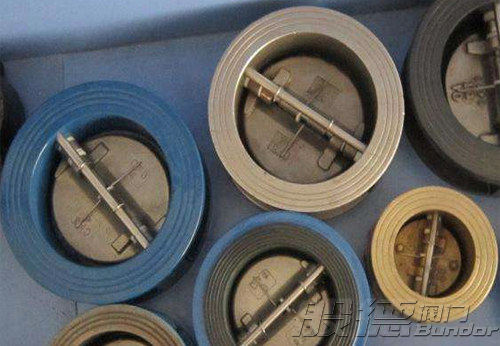

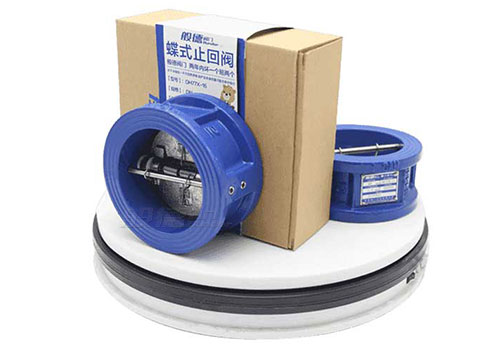

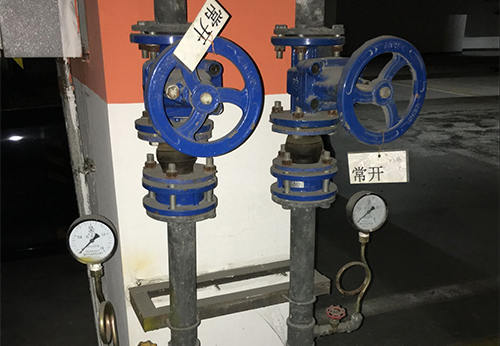

对夹蝶形双瓣止回阀 H76X、H76H、H77X
静音止回阀 H42H、H42W
微阻缓闭式止回阀 HH44H、HH46H、HH49H
橡胶阀瓣式止回阀 HC44X
消声止回阀 HC41H、HC41X、HC41T
升降式止回阀 H41H、H41W
旋启式止回阀 H44H、H44W

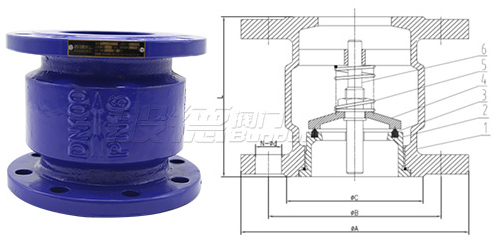

附:举例HC41X-16Q消声止回阀规格参数:hWV般德阀门

消声止回阀hWV般德阀门

名称 设计及制造 结构长度 试压标准 法兰标准
参照标准 GB/T 12235-2007 GB/T 12221-2005 GB/T 13927-2008 GB/T 17241.6-2008
1-阀体 2-阀座 3-阀座密封圈 4-阀瓣 5-弹簧 6-阀杆
球墨铸铁 黄铜 EPDM 黄铜 304 410
DN NPS(英寸) ΦA ΦB ΦC L
40 1  1/2'' 145 110 84 100
50 2'' 165 125 99 120
65 2  1/2'' 185 145 118 136
80 3'' 200 160 132 160
100 4'' 220 180 156 180

更多止回阀规格参数可点击https://www.bundor.cn/zhf/hWV般德阀门
