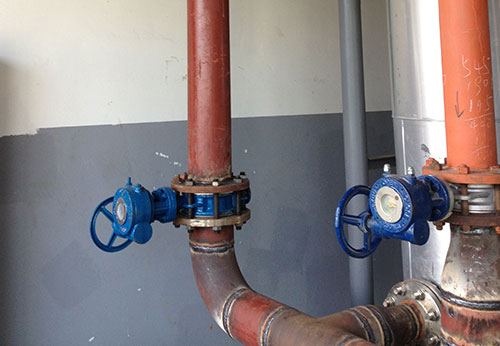

蝶阀规格尺寸。蝶阀是一款用途非常广泛的阀门产品，在工业生产管线以及城市建设，日常生活的管路系统中都有着广泛的应用。相对于其他类型的阀门产品来说，蝶阀的结构更为简单，只有简单的阀体、阀座、阀杆、蝶板以及传动装置等几个零部件组成。蝶阀之所以用途广泛，是因为它的功能很多，它既可以在管道中想截断阀一样截断介质流通，也可以像流量控制阀一样对介质流量进行调节。5sR般德阀门

想要弄清楚蝶阀规格尺寸，就要先了解蝶阀的种类，不同种类的蝶阀规格尺寸也会有所差异。蝶阀常见的几种分类方式有：5sR般德阀门

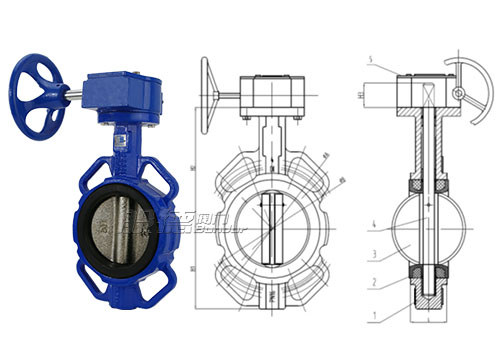

根据连接形式：对夹式蝶阀、法兰式蝶阀；5sR般德阀门

根据密封形式：软密封蝶阀、硬密封蝶阀；5sR般德阀门

根据结构形式：中线蝶阀、偏心蝶阀；5sR般德阀门

根据传动方式：手柄蝶阀、涡轮蝶阀、气动蝶阀、电动蝶阀；5sR般德阀门

除此之外，根据不同的压力，不同的材质，蝶阀还有其他不同的种类。5sR般德阀门

蝶阀规格尺寸也是影响蝶阀价格的主要因素，因为蝶阀的规格包括了蝶阀的主要技术参数信息、主要零部件材质信息以及对应蝶阀的尺寸信息。而蝶阀的价格高低也受到以上信息的影响。接下来可以用一款蝶阀产品，为您做一个蝶阀规格尺寸参考。5sR般德阀门

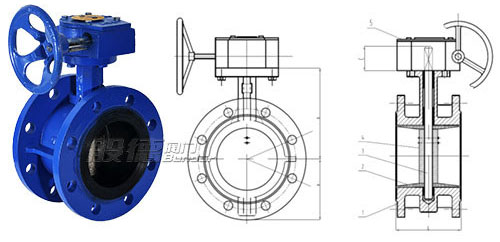

D341X-10/16Q涡轮法兰蝶阀规格尺寸5sR般德阀门

涡轮蝶阀规格尺寸 5sR般德阀门

执行标准
设计及制造	结构长度	试压标准	上法兰尺寸	侧法兰尺寸
GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	GB/T 17241.6-2008
零部件材质
1-阀体	2-阀座	3-蝶板	4-阀轴	5-涡轮
球墨铸铁DI	三元乙丙橡胶EPDM	不锈钢304	不锈钢410	组件
尺寸信息
DN	A	B	C	L
DN50	69.5	126.5	32	108
DN65	72	136	32	112
DN80	88	146	32	114
