手动蝶阀是使用范围最广，数量最多的蝶阀产品，手动蝶阀顾名思义，就是蝶阀的开启和关闭需要人工手动操作来实现，这也是手动蝶阀区别于气动、电动蝶阀这类自动阀门的地方。手动蝶阀按照驱动形式往下细分，还可以分为手柄蝶阀和涡轮蝶阀。这篇文章我们来看一看手动蝶阀的尺寸和规格。

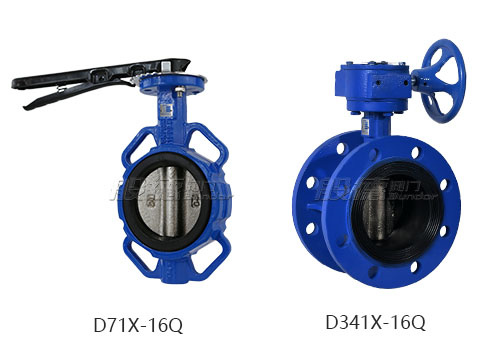

上面已经提到，手动蝶阀可以分为手柄蝶阀和涡轮蝶阀两种。所以对于手动蝶阀的尺寸和规格，我们也从这两种分开来说。以般德阀门的手柄对夹蝶阀和涡轮对夹蝶阀为例，说一下手动蝶阀的尺寸和规格。

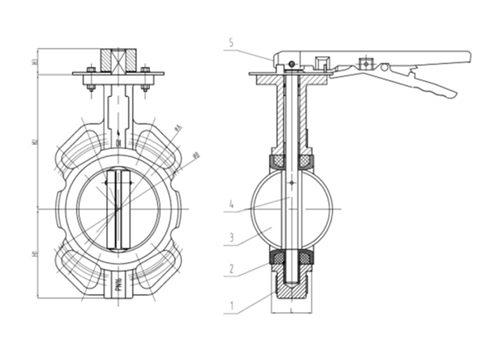

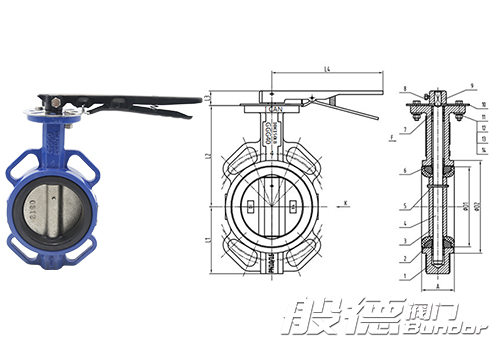

般德手柄对夹蝶阀尺寸规格
| DN | NPS（英寸） | H1 | H2 | H3 | ∅A | ∅B | L |
| 40 | 1.5" | 65 | 128 | 32 | 110 | 95 | 33 |
| 50 | 2" | 75 | 129 | 32 | 125 | 105 | 43 |
| 65 | 2.5" | 82 | 136 | 32 | 145 | 127 | 46 |
| 80 | 3" | 99 | 153 | 32 | 160 | 145 | 46 |
| 100 | 4" | 110 | 167 | 32 | 190.5 | 165 | 52 |
注：以上为产品部分参数信息，如需完整参数信息，请点击在线客服进行咨询。

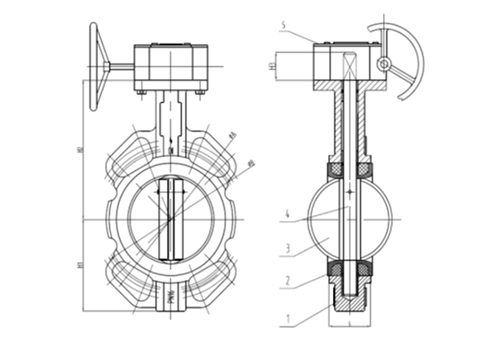

般德涡轮对夹蝶阀尺寸规格
| DN | NPS（英寸） | H1 | H2 | H3 | ∅A | ∅B | L |
| DN50 | 2" | 75 | 129 | 32 | 125 | 105 | 43 |
| DN65 | 2.5" | 82 | 136 | 32 | 145 | 127 | 46 |
| DN80 | 3" | 99 | 153 | 32 | 160 | 145 | 46 |
| DN100 | 4" | 110 | 167 | 32 | 190.5 | 165 | 52 |
| DN125 | 5" | 125 | 193 | 32 | 216 | 200 | 56 |
| DN150 | 6" | 145 | 209 | 32 | 241.3 | 225 | 56 |
注：以上为产品部分参数信息，如需完整参数信息，请点击在线客服进行咨询。
以上就是手动蝶阀尺寸和规格介绍。般德阀门，高品质的手动蝶阀生产厂家，欢迎广大朋友前来询价洽谈合作。
