闸阀和截止阀因为在外观上有相似的地方,都可以在管道上作为截断介质流通使用。所以对于一些初入阀门行业的新人或者对阀门了解很少的人来说,会分不清两者之间的区别。那么看似一样的外观下,闸阀和截止阀的区别是什么呢?般德阀门小编经过搜集整理,罗列出了以下几条闸阀和截止阀的区别,希望可以帮助大家。

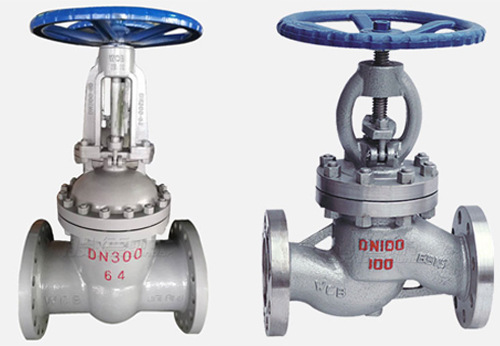

闸阀和截止阀的区别对比图
闸阀和截止阀的区别:
1.结构上的区别
闸阀比截止阀的结构更复杂,首先,闸阀根据结构的不同,有明杆闸阀和暗杆闸阀的分类,而截止阀没有。其次,从外观结构来说,闸阀的长度比截止阀短一些,但是高度比截止阀高。所以,闸阀需要的安装空间更大,尤其是明杆闸阀。
2.原理上的区别
闸阀和截止阀的操作方法相似,都是转动手轮,阀杆带动阀板做上下运动来实现对流量的控制。两者的区别在于,闸阀只能做全开和全关,闸板的开启或关闭的时候,行程更大,启闭时间久。而截止阀阀板离密封面的距离短,阀板运动行程小,并且截止阀的阀板可以在运动中停在某一处,做流量调节使用。这是闸阀不具备的。另外,闸阀在管道安装时,没有进出口方向要求,介质可以双向流通。而截止阀是规定有进口和出口方向的,我国阀门“三化给”曾给出截止阀的流向规定,一律采用自上而下。
3.流阻的区别
因为闸阀是只能全开全关的,当其处于全开状态时,整个管路中的流道是直通的,流体介质在流经阀体通道时,没有任何阻挡,流阻几乎为零。而截止阀,介质在流经阀体通道时,流向是自上而下的,受到阀板的阻力较大。
4.维护检修区别
闸阀在做维护检修时,需要将闸阀从管道上拆卸下来,维护检修人工成本比较大。而截止阀,在多数情况下,其阀座和阀瓣可以直接在线更换,不用把整个阀门拆卸下来,所以作为截断阀使用时,截止阀适合在阀门和管线焊接成一体的场合中使用。
