对夹式蝶阀怎么安装 对夹蝶阀安装图

发布时间:2021-10-27 浏览次数:

本篇文章我们来聊一聊对夹式蝶阀的安装方法。对夹式是蝶阀的一种连接方式,就是在管道上安装时,需要用两片法兰先将蝶阀夹住,然后与管道上的法兰相连接。与之对应的就是蝶阀的另一种连接方式,法兰式。法兰式蝶阀的安装将会在以后与大家分享。今天我们主要通过图文并茂的形式来说说对夹式蝶阀怎么安装。ScV般德阀门

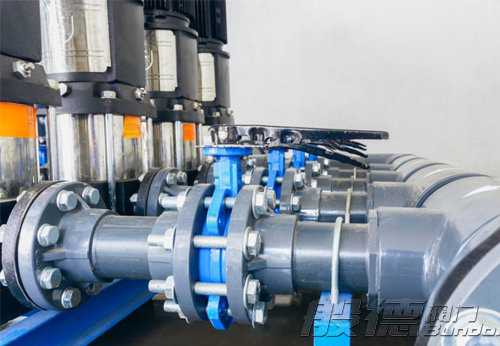

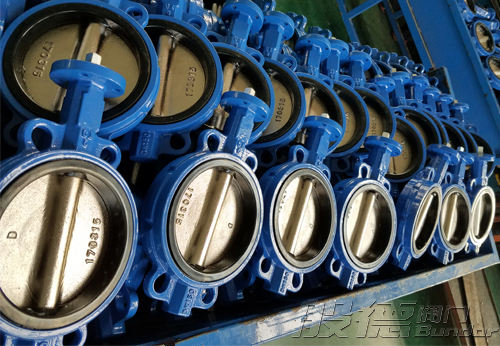

对夹蝶阀安装图ScV般德阀门

对夹蝶阀安装图ScV般德阀门

对夹式蝶阀的结构比较短小,占用空间小,安装的时候先用对夹式蝶阀专用法兰将其固定,然后将固定好的对夹式法兰放入管道两端法兰中间,用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定,就可实现对管路中流体介质的控制(如果管道上没有法兰,则需要将蝶阀专用法兰焊接在管道上)。对夹式蝶阀占用空间小的特性,让其特别适合空间狭窄或管道之间距离比较小的场合安装使用。ScV般德阀门

对夹式蝶阀的具体安装步骤流程如下:ScV般德阀门

1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间,注意将法兰螺栓孔与蝶阀阀体圆孔对齐。ScV般德阀门

1ScV般德阀门

2、将螺栓和螺母插入法兰孔将阀体与法兰连接,校正一下法里面的平整度,但注意不要把螺栓螺母拧的过紧。ScV般德阀门

2ScV般德阀门

3、将法兰焊接在管道上,这一步要采用点焊的方式。ScV般德阀门

3ScV般德阀门

4、先把对夹式蝶阀取下移出。ScV般德阀门

4ScV般德阀门

5、再将两片法兰完全焊在管道上,完成固定。ScV般德阀门

5ScV般德阀门

6、等法兰与管道的焊接处冷却之后,再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。ScV般德阀门

6ScV般德阀门

7、再一次对蝶阀的安装位置做一个校正,拧紧螺栓,但要注意不要拧的过紧。ScV般德阀门

7ScV般德阀门

8、将蝶阀蝶板完全打开,保证蝶阀的蝶板可以自由启闭,能自由开闭。ScV般德阀门

8ScV般德阀门

9、再一次将螺栓交叉,均衡的拧紧;ScV般德阀门

9ScV般德阀门

10、以上步骤完成,再一次对蝶阀的启闭做一个测试,确保阀门可以自由的开关。ScV般德阀门

以上就是蝶阀安装步骤介绍,在此还要还给所有采购蝶阀的朋友说一下,对夹式蝶阀在安装之前,搬运要注意,不能随意的磕碰。在安装之后,非专业人员,不要随便的拆卸。ScV般德阀门
