蝶阀型号表示方法 蝶阀型号规格含义

在小编日常接到的询盘中，经常会碰到这样一种情况，客户只说我想要多大口径的蝶阀，但具体问到他需要哪种型号的蝶阀产品时，说不上来。在这里小编提醒一句，其实蝶阀的型号也是我们给您报价的一个重要信息之一。蝶阀型号里面包含了很多内容，包括蝶阀的传动方式、连接方式、结构形式、密封面材料、工作压力甚至包括阀体的材料。为方便客户在进行阀门采购时对蝶阀有更多的认知，本篇文章般德阀门为您介绍蝶阀型号表示方法，希望对您有所帮助。lET般德阀门

lET般德阀门

lET般德阀门

蝶阀型号表示方法：lET般德阀门

蝶阀型号按照顺序由附加代号+编制代号+传动方式代号+连接形式代号+结构形式代号+密封材料代号+工作压力等级表示+阀体材质代号组成。具体每一个代号的表示方法如下：lET般德阀门

常见附加代号有BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀。根据蝶阀的类型在型号前面添加，如SD41X，就是代表是法兰伸缩蝶阀。lET般德阀门

代表蝶阀类型的代号是字母：D；lET般德阀门

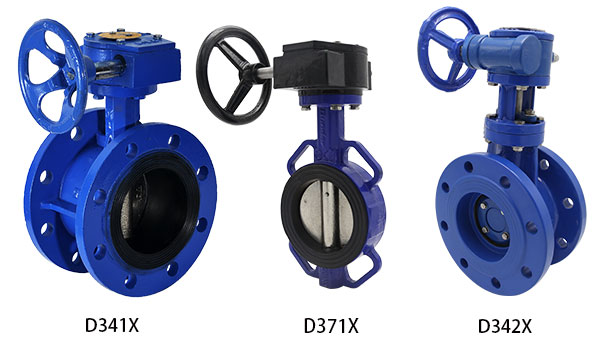

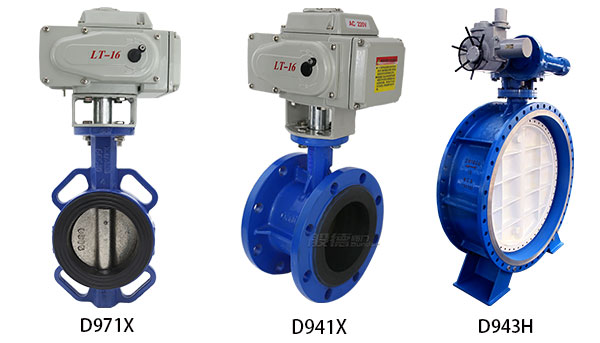

常见传动方式代号有：手动（省略不写）、涡轮传动代号3、气动代号6、电动代号9；lET般德阀门

常用的连接形式代号有：法兰连接代号4、对夹式连接代号7、焊接代号6、内螺纹代号1、卡箍连接代号8；lET般德阀门

蝶阀的结构形式代号有：1代表中线型、2代表双偏心、3代表三偏心；lET般德阀门

常见密封面材料代号： X-橡胶、F-聚四氟乙烯、H-不锈钢、J-衬胶、T-铜合金、Y-硬质合金、W表示阀体直接加工；lET般德阀门

压力等级表示：国内常用到的压力等级有PN1.0Mpa（10公斤）、PN1.6mpa（16公斤）、PN2.5mpa（25公斤）、PN4.0mpa（40公斤）、其中PN代表是国内压力的代号，MPA是压力的单位，1公斤=0.1Mpa；lET般德阀门

常用阀体材质代号有：铸钢-C、铸铁-Z、球墨铸铁-Q、不锈钢304-P、不锈钢316-R；lET般德阀门

以上对蝶阀型号组成部分的代号做了详细说明，如果您还不太了解，下面咱们举例说明。lET般德阀门

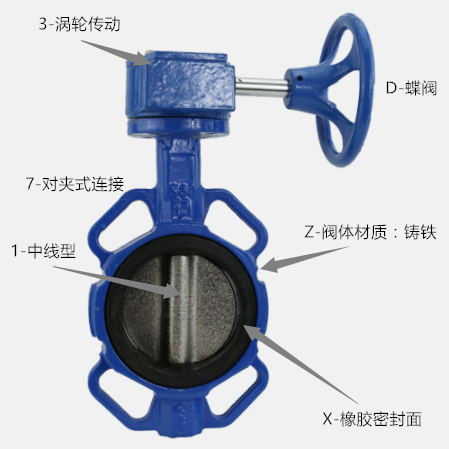

蝶阀型号表示方法举例说明：D371X-16Z对夹式涡轮蝶阀lET般德阀门

lET般德阀门

D：表示蝶阀；   3：表示传动方式为涡轮传动；   7：表示连接方式为对夹式；   1：表示结构形式为中线型；   lET般德阀门

X：表示密封面材料为橡胶；   16：表示公称压力为1.6MPa；   Z：表示阀体材料为铸铁。lET般德阀门
