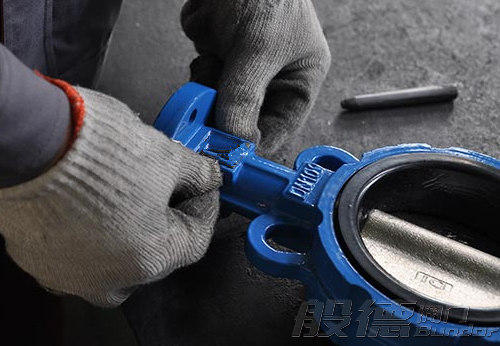

蝶阀是工业生产管路系统最常用到的阀门之一，组成部分主要有阀体、阀座、阀杆、蝶板和传动装置。蝶阀的种类很多，分类方式也是多种多样。按连接形式可以有对夹蝶阀、法兰蝶阀和焊接蝶阀等。按驱动形式又可以分为手柄蝶阀、涡轮蝶阀、气动蝶阀、电动蝶阀等等。类似的分类方式还有很多，这里就不一一描述。虽然有着不同的分类方式，但蝶阀的工作原理却是相通的。eKX般德阀门

蝶阀的工作原理：eKX般德阀门

蝶阀是通过操作传动装置来旋转阀杆，同时阀杆又带动蝶板转动来实现开启和关闭的。在蝶阀的阀体圆柱形通道内，圆盘形蝶板连通着阀杆，阀杆旋转会带动蝶板旋转来做流量控制，旋转角度为0度~90度之间，当蝶板旋转到达90度，蝶阀在管道中即处于全开位置，此时只有蝶板的厚度是流体经过的唯一阻力，流阻非常小，同时当蝶板旋转角度在0-90之间时，可以用来调节介质流量。eKX般德阀门

蝶阀的特点：eKX般德阀门

1.蝶板的设计采用流线型，最大限度的减小了流体阻力，也提高了阀门的工作效率，节能又高效。eKX般德阀门

2.蝶阀的阀体强度足够大，有很强的抗震能力。eKX般德阀门

3.阀杆采用通杆结构，使用更加安全，蝶阀在启闭时，阀杆只旋转不升降，这样阀杆的填料处就不易被破坏，保证了密封性。另外，为了避免阀杆与蝶板连接处意外断裂，阀杆崩出发生危险，特意将阀杆与蝶板锥销固定，并在阀杆外伸端做了防冲出型设计。eKX般德阀门

4.连接方式多种多样，有法兰连接、对夹连接、焊接等。满足不同用户不同的工况需求。eKX般德阀门

5.驱动方式多种多样，可以配备手柄、涡轮传动、电动、气动、液动等不同的执行机构，用户可以根据工况要求任意选择。eKX般德阀门
