关于气动软密封蝶阀的气动执行器检测

gPc般德阀门

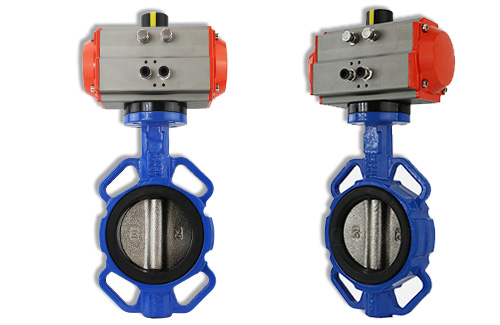

气动执行器是气动软密封蝶阀的重要组成部分，它包含有调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴等构成。气动蝶阀主要由执行机构和调节机构组成，执行机构在这里起到的就是推力作用。气动执行器是气动软密封蝶阀的灵魂，它的状态决定着阀门的运行效果。因此，当我们采购气动软密封蝶阀时，我们可以怎么样来检测一下气动执行器的品质呢，主要有如下的检验标准及方法：gPc般德阀门

首先我们要检查气动执行器外观，这里主要是检查执行机构外观有无明显损伤，导气铜管必须无明显瘪痕且装配牢固；位置变送器连接螺杆长度必须符合被检执行机构型号的技术要求；紧固在变送器轴上的连杆与连接螺杆所构成的平面应垂直于水平面，将气动执行机构固定于校验台上，分别接好气源、控制气源和位移检测连杆，所有测试用仪器均须提前30分钟通电预热；将校验台上仪表调校准确，试验气源压力要满足0.6-0.1Mpa；对气动执行器的检测项目包括机械零点校准，机械满量程校准，机械量程中点定位，全行程偏差校准，非线性偏差测试。我们来详细看看。gPc般德阀门

1、机械零点校准：输入4mA电流信号（0%），控制气信号应为0.02Mpa，此时气缸活塞行程应为零。如果不为零，可通过调整调零螺杆上的螺帽调整零点，如果零点高了就紧螺帽；零点和量程需要反复调整；零点误差要1%；gPc般德阀门

2、机械满量程校准：输入20mA电流信号（100%），控制气信号应为0.10Mpa，此时气缸活塞行程应为上限值；如果不为上限值，可通过调整量程拉簧的松紧来调整量程（量程小了松拉簧，量程大了紧拉簧）；零点和量程需要反复调整；满量程误差要≤1%；gPc般德阀门

3、机械量程中点定位：零点和量程调准后，输入12mA电流信号（50%0.06Mpa，），调整位置变送器连接杆的位置，使其在该点要保持与水平面垂直；gPc般德阀门

4、全行程偏差校准：输入控制气信号0.02Mpa（0%），然后逐渐增加输入信号0.036Mpa（20%）、0.052Mpa（20%）、0.068Mpa（60%）、0.084Mpa（80%）、0.1Mpa（100%），使气缸活塞走完全行程，各点偏差均要≤1.5%；gPc般德阀门

5、非线性偏差测试：输入控制气信号0.02Mpa（0%），然后逐渐增加输入信号直至0.10Mpa（100%），再将信号降至为0.02Mpa（0%），0.008Mpa使执行机构走完全行程，并记录下每增减信号压力对应的行程值，其实际压力行程关系与理论值之间的非线性偏差要。gPc般德阀门
