蝶阀基础知识介绍

蝶阀也叫蝴蝶阀、翻板阀，是一种结构非常简单的调节阀门。它的主要结构是由阀体、蝶板、阀杆，阀座、传动装置、操作机构组成。1rl般德阀门

蝶阀是如何进行工作的呢？1rl般德阀门

蝶阀的工作原理是由一个圆盘形的蝶板作为启闭件，与阀杆连接，并在阀体内随着阀杆绕其自身的轴线旋转，来实现对管路的启闭和调节。蝶板在关闭位置旋转90°时阀门处于全开状态，此时蝶板的厚度是介质流通的唯一阻力，阻力非常小。另外，改变蝶板的角度可以用来调节介质流量。蝶阀一般安装于管道的直径方向，可以任意位置安装。1rl般德阀门

1rl般德阀门

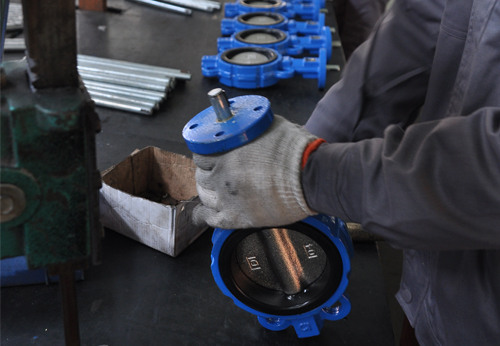

蝶阀生产加工图1rl般德阀门

蝶阀的结构原理非常适合制作大口径阀门，应用于石油、煤气、化工、水处理等一般工业上。蝶阀在使用中最常见的故障是，蝶阀的密封面橡胶在长时间持续的使用过程中，受到腐蚀、磨损而产生撕裂、老化甚至脱落现象，导致阀门出现卡涩不能正常关闭，影响阀门的密封性能。为解决这一问题，蝶阀的结构不断被优化。1rl般德阀门

最简单的蝶阀是同心蝶阀，即阀杆轴心、蝶板中心、本体中心在同一位置上。该种蝶阀结构非常简单。缺点是由于蝶板与阀座受到的挤压、刮擦严重，密封面磨损快。1rl般德阀门

为弥补同心蝶阀的缺点，单偏心蝶阀诞生，单偏心蝶阀的阀杆轴心偏离了阀板密封中心，这样一来蝶板上下端不再是旋转的中心，减轻了蝶板上下端与阀座的过度挤压带来的压力。1rl般德阀门

双偏心蝶阀是在单偏心蝶阀的基础做了改良。双偏心蝶阀的阀杆轴心既偏离密封中心、也偏离阀体中心。双偏心蝶阀的优势在于阀门被开启后蝶板可以快速的脱离阀座、很大程度上消除了蝶板与阀座之间的不必要的挤压、刮擦，同时也减轻了阀门启闭的阻力、降低了磨损、提高了阀座寿命。1rl般德阀门

以上阀门都有一个缺点，它们都是软密封不耐高温，但是使用耐高温的金属材料制作蝶阀，密封性能又没有保障。为了解决这一难题，三偏心蝶阀被研制出来。1rl般德阀门

三偏心蝶阀的最大特点就是从根本上改变了蝶阀的密封构造，三偏心蝶阀是扭力密封，而不再是位置密封，也就是说不再是依靠阀座的弹性变形来密封，而是完全依靠阀座的接触面压来达到密封效果。所以，三偏心蝶阀在耐高温、高压，耐腐蚀的同时，也能够有很好的密封效果。1rl般德阀门
