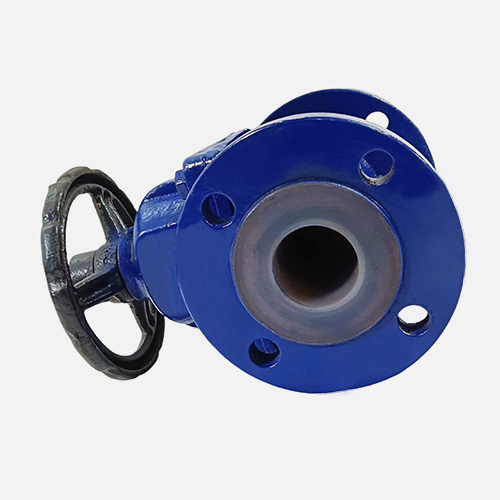

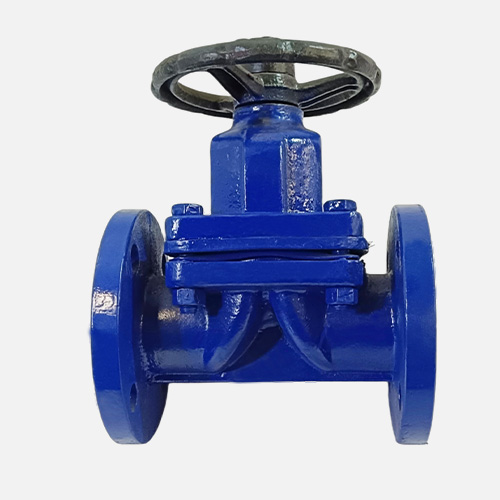

衬氟隔膜阀G41F46-10C

【产品型号】: G41F46-10C

【通径】: DN25-DN400

【公称压力】: PN10/16/150LB

【适用温度】: -20℃～150℃

【适用介质】: 腐蚀性介质

【阀体材质】: WCB+F46

应用领域：

市政建设化工电力石油

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 隔膜阀

更新时间：2023-09-06 16:30:25

产品介绍

产品优点

铸造

阀体为精密铸造阀体，材质WCB达标、外观精细，无沙眼
流道

流线型流道，压力损失小
密封

弹性密封的开闭件，确保没有内漏
维护

隔膜可更换，维护费用低
材料

衬里材料有多种选择，可适用各种介质
外观

外观采用环氧树脂喷涂，喷涂厚度达到250μm

产品介绍

衬氟隔膜阀的隔膜结构将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。衬氟隔膜阀的阀体内腔为全氟F46内衬，因此具有优越的耐腐蚀的特点；用于控制一般腐蚀性以及强腐蚀性介质，阀体内腔表面覆有可选择的各种氟塑料，适用各种浓度的盐酸、硫酸、王水、酸、各种有机酸、强碱、强氧化剂、及其它强腐蚀性介质。广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、等行业不同工况下的强腐蚀性介质。

产品参数

相关产品

名称	设计制造	结构长度	法兰连接	检验试压
参照标准	GB/T 12239	JB1688	GB/T 9113	GB/T 13927

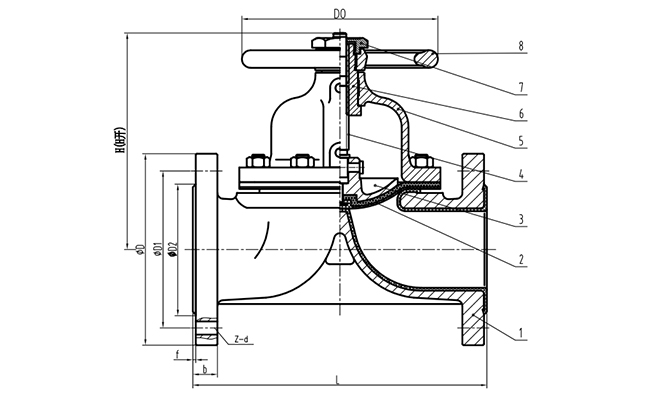

名称	1-阀体	2-膜片	3-阀瓣	4-阀杆
材质及说明	WCB+F46	F46+NR	WCB	2Cr13

SIZE		PN10
DN	NPS	L	φD	φD1	φD2	b	Z-d
25	1''	145	115	85	68	16	4-14
32	1 1/4''	160	140	100	78	18	4-18
40	1 1/2''	180	150	110	88	18	4-18
50	2''	210	165	125	102	20	4-18
65	2 1/2''	250	185	145	122	20	4-18
80	3''	300	200	160	133	22	8-18
100	4''	350	220	180	158	24	8-18
125	5''	400	250	210	184	26	8-18
150	6''	460	285	240	212	26	8-22
200	8''	570	340	295	268	28	8-22
250	10''	680	390	350	320	28	12-22
300	12''	790	445	400	370	28	12-22
350	14''	900	505	460	430	30	16-22
400	16''	1000	565	515	482	30	16-26

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
