D81X沟槽蝶阀

【产品型号】: D81X-16Q

【通 径】: DN50-DN200

【公称压力】: PN16

【适用温度】: 0~80℃

【适用介质】: 水

【阀体材质】: 球墨铸铁

应用领域:

服务热线:

13821179269(微信同号)
首页 > 产品 > 蝶阀 > 其他蝶阀
更新时间:2022-02-10 14:36:06

产品优点

  • 球墨铸铁QT450-10阀体

    球墨铸铁QT450-10材质,球化率3级,抗拉强度450MPa,延展率10%以上,可提供材质报告;

  • 高弹性EPDM橡胶阀座

    高弹性EPDM橡胶,含胶率50%,拉伸强度16.1MPa,经仿真启闭实验1万次以上无泄漏;

  • 无销阀轴

    阀轴由采用无销设计,易于安装和拆卸;

  • 防吹出设计

    阀轴上端设有卡簧槽,防止阀轴使用过程中吹出,提高安全性;

  • 阀轴可实现自密封

    阀轴密封采用无油轴承与填料结合结构,实现自密封;

  • 出厂前试压检测

    每台阀门出厂前均按照国家标准进行试压检测,确保合格。

产品介绍

沟槽蝶阀采用沟槽卡箍接洽和相应的管件安置管路,安装时只需机械组装,无须焊接,没有明火,因此,没有焊渣混浊管路,对禁火情况条件下的动工,尢为适宜。沟槽式卡箍接洽连结所占空间约为法兰的70%,并且重量轻、螺栓数目少、安置方便。

产品参数

D81X沟槽蝶阀
名称 设计与制造标准 试压标准 连接尺寸
参照标准 GB 5135.6 GB 5135.6 GB 5135.11

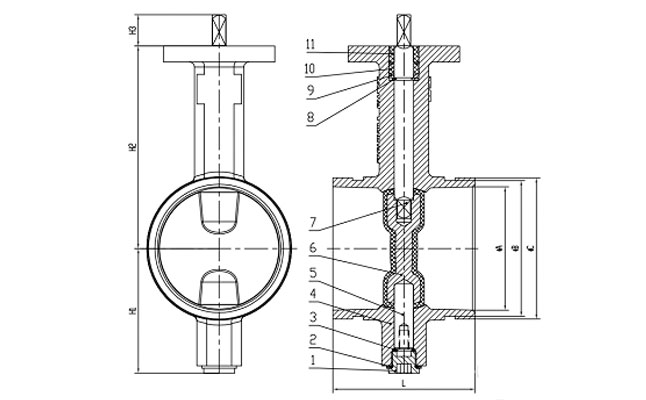

名称 4-阀体 6-蝶板 7-阀轴
材质及说明 QT450 QT450+EPDM 2Cr13
DN NPS(英寸) L φA φB φC
50 2'' 90 50 57 60.3
65 2  1/2'' 97 61 69 73
80 3'' 97 78 85 88.9
100 4'' 116 101 110 114.3
125 5'' 134 127 137 141.3
150 6'' 134 150 164 168.3
200 8'' 148 202 214.4 219.1
