700X水泵控制阀

【产品型号】: 700X

【通径】: DN25-600

【公称压力】: PN10/16/150LB

【适用温度】: -20℃～80℃

【适用介质】: 水

【阀体材质】: 球铁/铸钢/不锈钢

应用领域：

市政建设水处理给排水

我要咨询

 首页 > > 控制阀

更新时间： 2026-09-03 14:36:45

产品介绍

产品优点

阀体

阀体球化率3级，抗拉强度450Mpa，延展率大于10%
导管

导管采用黄铜或不锈钢材质
喷涂

阀体采用粉沫环氧树脂静电涂装，喷涂厚度达到250um
性能

性能可靠、强度高、动作灵活
检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测

产品介绍

700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微型过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可预防水锤现象发生。其工作原理:当水泵工作阀门向下游供水时，点此导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水晶单向阀进入主阀控制室，控制室压力升高，主阀被关闭。本产品利用电磁导阀控制，不需要其他装置和能源。节约能源，保养简便，停泵平稳，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

产品参数

相关产品

名称	设计制造	法兰连接	检验标准
参照标准	JB/T 10674	GB/T 17241.6	GB/T 13927

名称	1-阀体	2-阀瓣	3-阀座	4-阀杆
材质及说明	DI/WCB/304/316	DI/WCB/304/316	铜合金/不锈钢	2Cr13/304

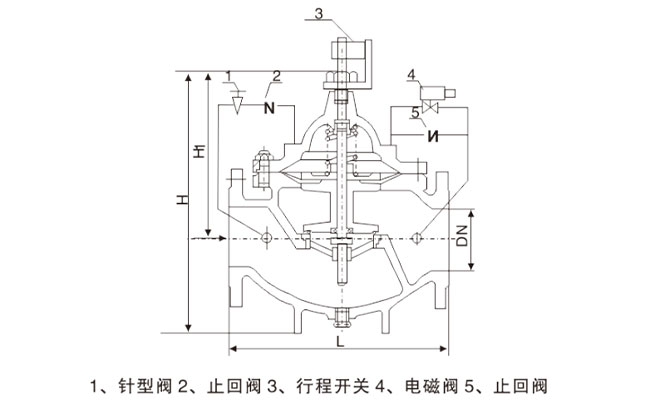

DN	NPS	L	H	PCD	n-d
25	1''	203	342	85	4-14
32	1 1/4''	203	342	100	4-19
40	1 1/2''	203	395	110	4-19
50	2''	245	395	125	4-19
65	2 1/2''	245	395	145	4-19
80	3''	285	420	160	8-19
100	4''	325	500	180	8-19
125	5''	335	540	210	8-19
150	6''	400	575	240	8-23
200	8''	430	665	295	8-23
250	10''	505	720	350	12-23
300	12''	595	750	400	12-23
350	14''	645	830	460	16-23
400	16''	720	900	515	16-28
450	18''	745	900	565	20-28
500	20''	780	900	620	20-28
600	24''	925	1000	725	20-31

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
