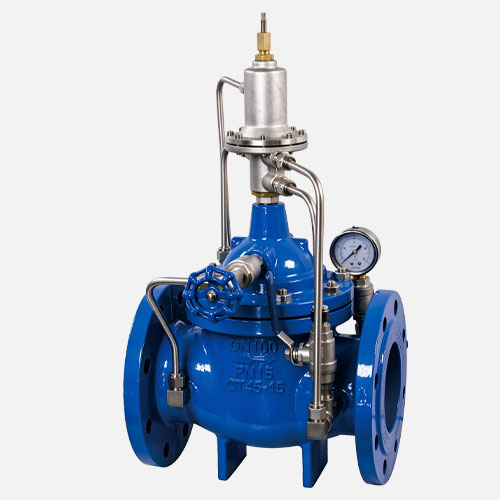

800X压差旁通平衡阀

【产品型号】: 800X

【通径】: DN25-DN600

【公称压力】: PN10/16/150LB

【适用温度】: -20℃～80℃

【适用介质】: 水

【阀体材质】: 球铁/铸钢/不锈钢

应用领域：

水处理给排水

我要咨询

 首页 > > 控制阀

更新时间： 2026-10-28 14:44:47

产品介绍

产品优点

阀体

阀体球化率3级，抗拉强度450Mpa，延展率大于10%
加工

阀体及内件为数控精密机床加工，精度高
导管

导管采用黄铜或不锈钢材质
涂装

阀体采用粉沫环氧树脂静电涂装，喷涂厚度达到250um
性能

性能可靠、强度高、动作灵活
检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测

产品介绍

800X压差旁通平衡阀由主阀，压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。其工作原理是，当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。本产品利用水力自力控制，不需要其它装置和能源，保养简便，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

产品参数

相关产品

名称	设计制造	法兰连接	检验标准
参照标准	JB/T 10674	GB/T 17241.6	GB/T 13927

名称	1-阀体	2-阀瓣	3-阀座	4-阀杆
材质及说明	DI/WCB/304/316	DI/WCB/304/316	铜合金/不锈钢	2Cr13/304

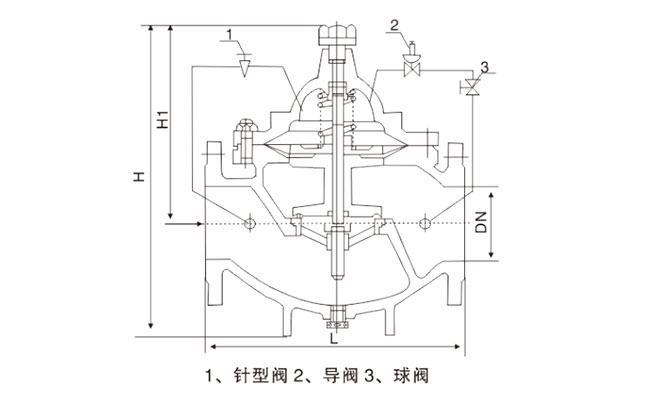

DN	NPS	L	H	PCD	n-d
25	1''	203	600	85	4-14
32	1 1/4''	203	600	100	4-19
40	1 1/2''	203	610	110	4-19
50	2''	245	610	125	4-19
65	2 1/2''	245	625	145	4-19
80	3''	285	642	160	8-19
100	4''	325	750	180	8-19
125	5''	335	808	210	8-19
150	6''	400	864	240	8-23
200	8''	430	1135	295	8-23
250	10''	505	1185	350	12-23
300	12''	595	1325	400	12-23
350	14''	645	1385	460	16-23
400	16''	720	1445	515	16-28
450	18''	745	1445	565	20-28
500	20''	780	1445	620	20-28
600	24''	925	1500	725	20-31

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
