蝶阀开关方向示意图 蝶阀开关图

发布时间:2021-09-02 11:09:51 浏览次数:

蝶阀是目前用途最为广泛的一种阀门,不仅可以在管路中做截断使用,还可以做流量调节控制使用,在很多工程之中,蝶阀已经开始取代闸阀、截止阀、球阀等作为主要的管路阀门使用。蝶阀的分类多种多样,但不管如何分类,蝶阀的工作原理是不变的,蝶阀的开关方向也是不变的。本文就为您展示蝶阀开关方向示意图k7t般德阀门

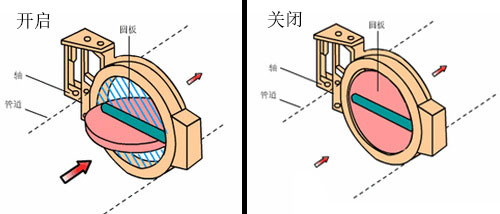

蝶阀开关方向示意图k7t般德阀门

蝶阀开关方向示意图k7t般德阀门

蝶阀的工作原理是通过驱动装置旋转阀杆,阀杆又带动蝶板旋转来做开始和关闭的一种阀门。蝶阀安装与管道中的阀体内有一个圆柱形通道,在这个圆柱形通道内,圆盘形的蝶板围绕着阀轴旋转,蝶板的旋转角度到达90°时,阀门处于完全开启状态。另外,可以通过改变蝶板的旋转角度对管道内流通介质流量进行调节。蝶板通常在管道的直径方向安装。k7t般德阀门

蝶阀的特点k7t般德阀门

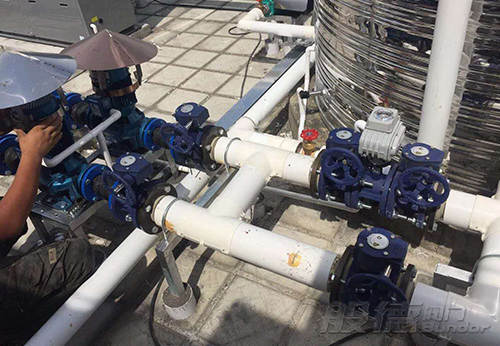

蝶阀开关图k7t般德阀门

蝶阀开关方向图k7t般德阀门

1.蝶阀的流阻比较小,当蝶板处于完全打开状态时,流通介质遇到的阻力只有蝶板的厚度,所以蝶阀具有较小的流阻。当蝶板的开启角度在15°-70°之间时,蝶板由可以做流量控制。在一些需要大口径做调节流量使用的场合,蝶阀应用非常广泛。蝶阀的蝶板在旋转运动过程中有擦拭性,所以大多数的蝶阀还可用于带悬浮颗粒的介质管道中。根据蝶阀密封面的强度大小,还可以用在运输粉状和颗粒状介质的管道中。k7t般德阀门

2.上面已经提到,蝶阀可以做流量调节使用。但是蝶阀在控制流量时要考虑几个因素,由于蝶阀在管中的压力损失有闸阀三倍之多,所以选择蝶阀时,要考虑管路系统受压力损失的影响,还要考虑关闭时蝶板所承受的管道中介质压力的强度。此外,还需要考虑在高温的环境下,弹性阀座材料所承受工作温度的限制。k7t般德阀门

蝶阀的结构长度比较短,总体高度比较小,相较于其他阀门,蝶阀的启闭迅速而省力。蝶阀的结构原理使得蝶阀非常适合制作大口径阀门。当我们采购蝶阀时,需要根据自己的工况正确选择规格和类型。好蝶阀产品,当然选择般德阀门,咨询热线13821179269()。k7t般德阀门
