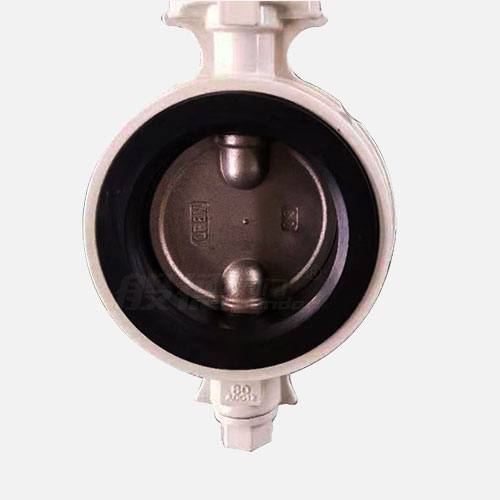

手柄防结露铝合金蝶阀D71X-10/16AL

【产品型号】: D71X-10/16AL

【通 径】: DN25-DN150

【公称压力】: PN10/16

【适用温度】: 0~80℃

【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸汽等

【阀体材质】: 铝合金

咨询热线:

13821179269(微信同号)
更新时间:2020-02-06 17:28:47

产品优点

  • 铝合金材料阀体,防结露

    阀体采用高性能铝合金材料,能有效地防止阀体部分的温差,达到了执行器和法兰表面无结露;

  • 阀体材料性能高

    阀体材料具有低吸水性、抗腐蚀性、绝热膈冷性等,是普通材料的4倍;

  • 304材质阀板

    阀板采用304材质,机械性能和防腐性能完全达标;

  • EPDM橡胶阀座,密封性好

    阀座橡胶使用符合标准的的EPDM橡胶,使蝶阀的回弹性及拉力超级稳定可靠,启闭10000次以上无泄漏;

  • PE热缩塑封包装

    引进电子产品的PE热缩塑封包装工艺,每台般德产品均采用热缩膜独立包装,并内置干燥剂,隔离空气灰尘利于存放,避免受潮引起的产品锈蚀;

  • 专属ID身份编

    每一台般德产品从配件到成品都有其独立的二维码标识,专属ID身份编号,保证产品可追溯;

  • 自动生成检验报告

    般德智能检测设备集标准数据测量和压力检测为一体,每张检验报告自动生成,每份数据和报告保存5年,保证出厂合格率;

  • 两年内坏一个赔两个

    般德品牌产品国内外各有太平洋保险500万保额的品质承保(保单号:ATIJ04007120Q000006E),承保范围29类,共1000余种产品,质保2年,两年内坏一个赔两个。

产品介绍

般德阀门手柄防结露铝合金蝶阀D71X-10/16AL产品配置:铝合金体,304板,410轴,EPDM/NBR阀座,铝合金手柄;该产品广泛应用于市政建设、水利工程、电力、给排水、水处理等领域。

产品参数

手柄防结露铝合金蝶阀D71X-10/16AL
执行标准 名称 设计及制造 结构长度 试压标准 上法兰尺寸
参照标准 JIS B2032 JIS B2002 GB/T 13927-2008 ISO 5211

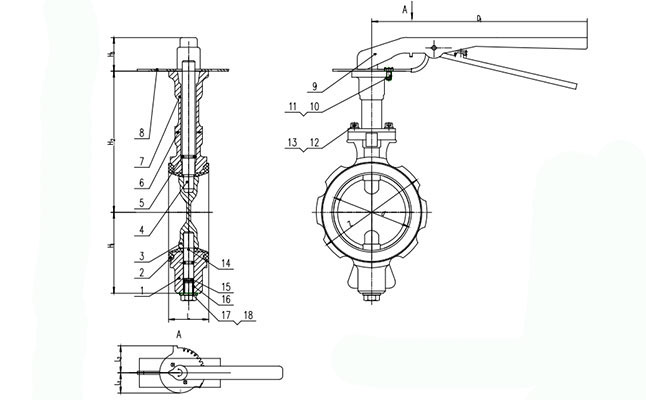

主要零部件信息 名称 1-阀体 2-阀座 3-蝶板 4-阀轴 9-手柄
材质 铝合金 EPDM/NBR 304/316 416/304/316 铝合金
尺寸信息 口径 d L Z H1 H2 H3 L1 L2 D1 重量/kg
DN25-32 1" 33 33 70 40 95 27 30 33 113 0.5
DN40 1.5" 44 33 81 43 100 27 30 33 113 0.6
DN50 2" 52 43 101 65 130 28 49 63 180 1.4
DN65 2.5" 67 46 121 75 140 28 49 63 180 1.8
DN80 3" 81.5 46 130.7 83 153 28 49 63 180 1.85
DN100 4" 103 52 156 97 168 39 53 63 228 2.65
DN125 5" 125 56 185.9 119 203 39 53 63 228 4.35
DN150 6" 149 59 218 134 215 39 53 63 228 5.3
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
