建筑给水系统的给水方式
1.直接给水方式 特点:系统简单,投资小,可充分利用外网水压,但是一旦外网停水,室内立即断水。适用场所:水量、水压在一天内均能满足用水需求的用水场所。
2.设有贮水池、水箱和水泵的给水方式 特点:水泵能及时向水箱供水,可缩小水箱的容积,供水可靠,投资大,安装和维修都比较复杂。适用场所:室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压,且室内用水不均匀时采用。
3.气压给水方式 特点:供水可靠,无高位水箱,但水泵效率低,耗能多。适用场所:外网水压不能满足所需水压,用水不均匀,且不宜设水箱时采用。
4.分区给水方式 特点:可以充分利用外网压力,供水安全,但投资较大,维护复杂。适用场所:供水压力只能满足建筑下层供水要求时采用。
建筑给水管道应设阀门部位
1.居住小区给水管道从市政给水管道的引入管段上;
2.从居住小区给水干管上接出的支管起端或接户管起端;
3.入户管、水表和各分支立管(立管底部、垂直环形管网立管的上、下端部);
4.环状管网的分干管、贯通枝状管网的连接管;
5.水泵的出水管,自灌式水泵的吸水泵;
6.水箱的进、出水管、泄水管;
7.设备(如加热器、冷却塔等)的进水补水管;
8.卫生器具(如大、小便器、洗脸盆、淋浴器等)的配水管;
9.给水管网的最低处宜设置泄水阀。
建筑给水管道阀门使用原则:
1.管径不大于50mm时,宜采用截止阀,管径大于50mm时采用闸阀、蝶阀;
2.需调节流量、水压时宜采用调节阀、截止阀;
3.要求水流阻力小的部位(如水泵吸水管上),宜采用闸板阀;
4.水流需双向流动的管段上应采用闸阀、蝶阀,不得使用截止阀;
5.安装空间小的部位宜采用蝶阀、球阀;
6.在经常启闭的管段上,宜采用截止阀。

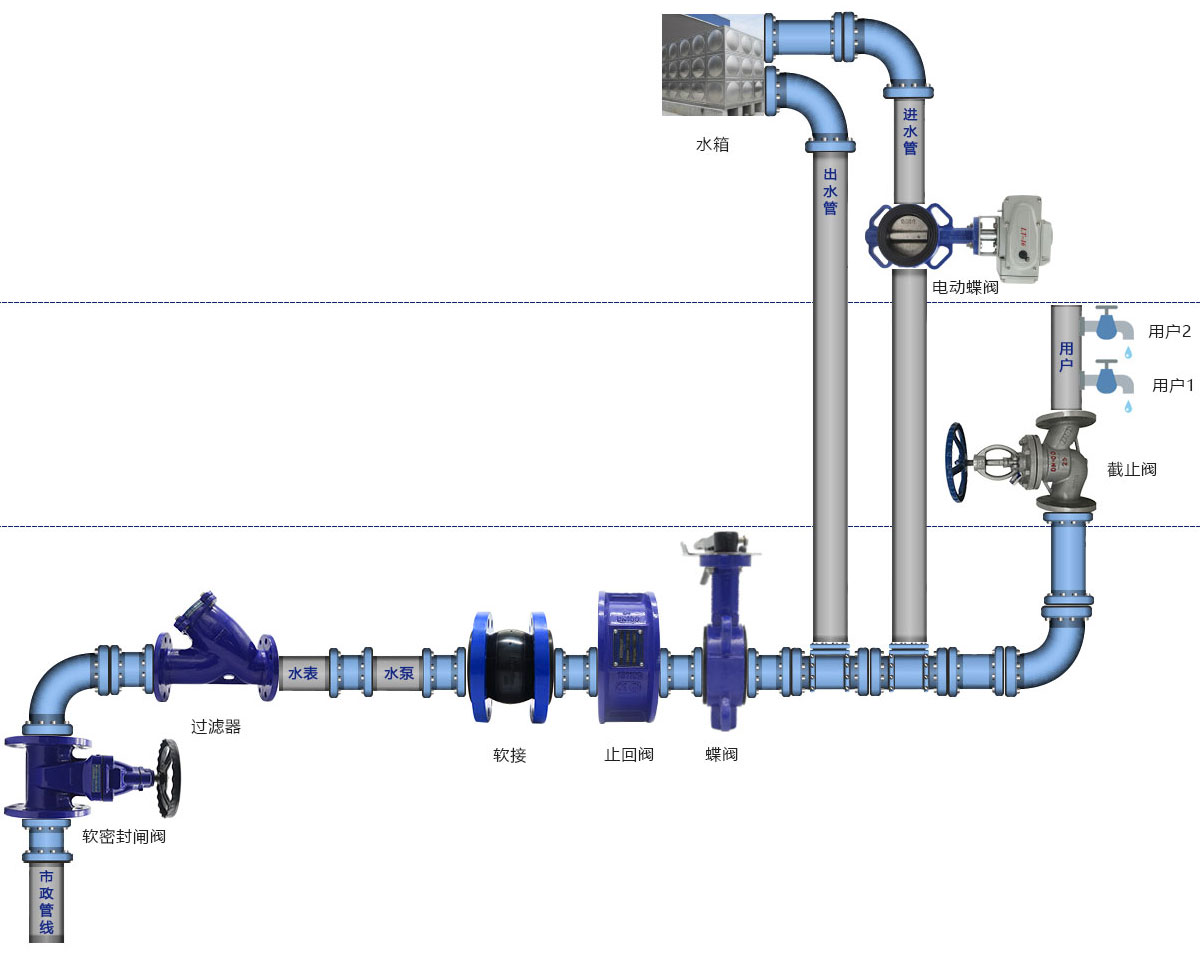

序号 | 名称 | 尺寸/压力 | 配置 |
---|---|---|---|
1 | 般德软密封闸阀 | DN100/PN16 | 阀体:DI,密封:EPDM 阀板:DI+EPDM |
2 | 般德蜗轮蝶阀 | DN100/PN16 | 阀体:DI,阀座:EPDM,阀板:DI |
3 | 般德橡胶接头 | DN100/PN16 | 法兰:锻打Q235,球体:EPDM |
4 | 般德蝶式止回阀 | DN100/PN16 | 阀体:DI,密封:EPDM,阀板:DI |
5 | 般德过滤器 | DN100/PN16 | 阀体:DI,滤网:304,端盖:DI |

建筑给水管道系统
