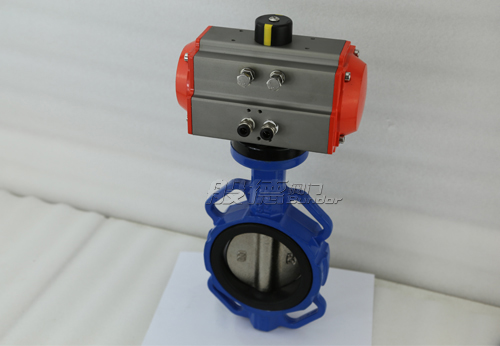

对夹式气动蝶阀 oOv般德阀门

对夹式气动蝶阀oOv般德阀门

气动蝶阀是由一个气动执行机构和蝶阀组合而成的阀门，使用的范围非常的广泛，在化工、造纸、煤矿、石油、医疗、水利等行业都能够看到气动蝶阀的身影。气动蝶阀因为在蝶阀上安装了气动执行器，使其能够适应一些高危的工况环境之中，减小了人力操作可能带来的危险性，特别是在低压大中口径管道上，气动蝶阀的使用越来越多，除此之外大口径的气动蝶阀相对于其他阀门也更经济实惠。气动蝶阀按连接形式可以分为对夹式气动蝶阀和法兰式气动蝶阀。本篇文章我们来了解一下对夹式气动蝶阀的工作原理。oOv般德阀门

气动蝶阀使用范围广泛，是因为其结构简单，更方便检修和维护，并且启闭迅速，不仅可以大大提高工作的效率，还能够减少检修和维护时间，降低人力成本。另外，气动蝶阀可根据顾客的要求，选用不同材质的密封圈和零部件，以适应适不同的介质和工况环境，从而使气动蝶阀发挥其最大的使用效果。气动蝶阀的执行器有单作用和双作用形式之分，单作用执行器具有弹簧复位的功能，可以在失去气源时自动关闭或开启，安全系数更高！而双作用气动执行器，在失去气源时，气动执行器失去动力，阀位会保持在失气时所在的位置。oOv般德阀门

对夹式气动蝶阀工作原理：oOv般德阀门

对夹式气动蝶阀是给对夹蝶阀安装了气动执行器，来替代人力操作。它的工作原理是以压缩空气为动力源，驱动阀杆转动，阀杆又带动圆盘形蝶板旋转，蝶板的初始位置根据实际需求而定，蝶板从初始位置旋转，当蝶板旋转到与阀体呈90°时，气动蝶阀为全开状态，当蝶阀旋转到与阀体呈0°或180°时，气动蝶阀为关闭状态。oOv般德阀门

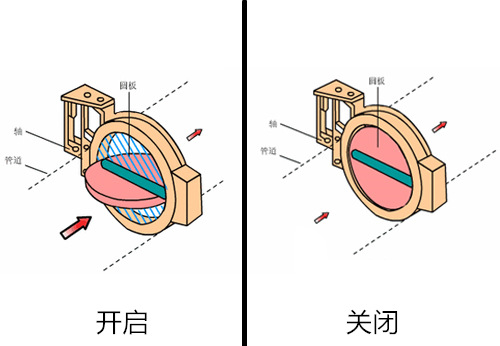

对夹式气动蝶阀工作原理图 oOv般德阀门
