电厂冷却塔用阀门大全

导语

发电厂首先要由锅炉燃烧产生蒸汽，然后送入到汽轮机，通过汽轮机的转动带动发电机发电。汽轮机的排气进入到一个叫凝汽器的冷端设备，凝结成水，由凝结水泵送往给水泵，再进入锅炉，这样就构成一个热力循环。发电厂就是依靠这个过程不断的循环发电。发电厂冷却塔的作用就是利用从下往上流动的空气去冷却从上往下流动的水。冷却后的水最主要的作用是送到凝汽器里把在蒸汽轮机中做过功的蒸汽冷凝成水再送回锅炉中去加热。如果没有这个冷却塔蒸汽就无法冷凝成水再送回锅炉，发电厂的热力循环就无法建立，工质也无法回收。

在冷却塔内，有一个循环水进水口，一个循环水出水口，一个中水补水口，一个自来水补水口，一个排污口，一个溢流口，两个冷却塔之间的联络口。这些都需要管道将其相互连接起来，更需要阀门来控制各个管口的水流通。

般德阀门，作为高品质阀门供应商，为您提供整套的电厂冷却塔输水管道系统用阀门解决方案。

管路及阀门选用

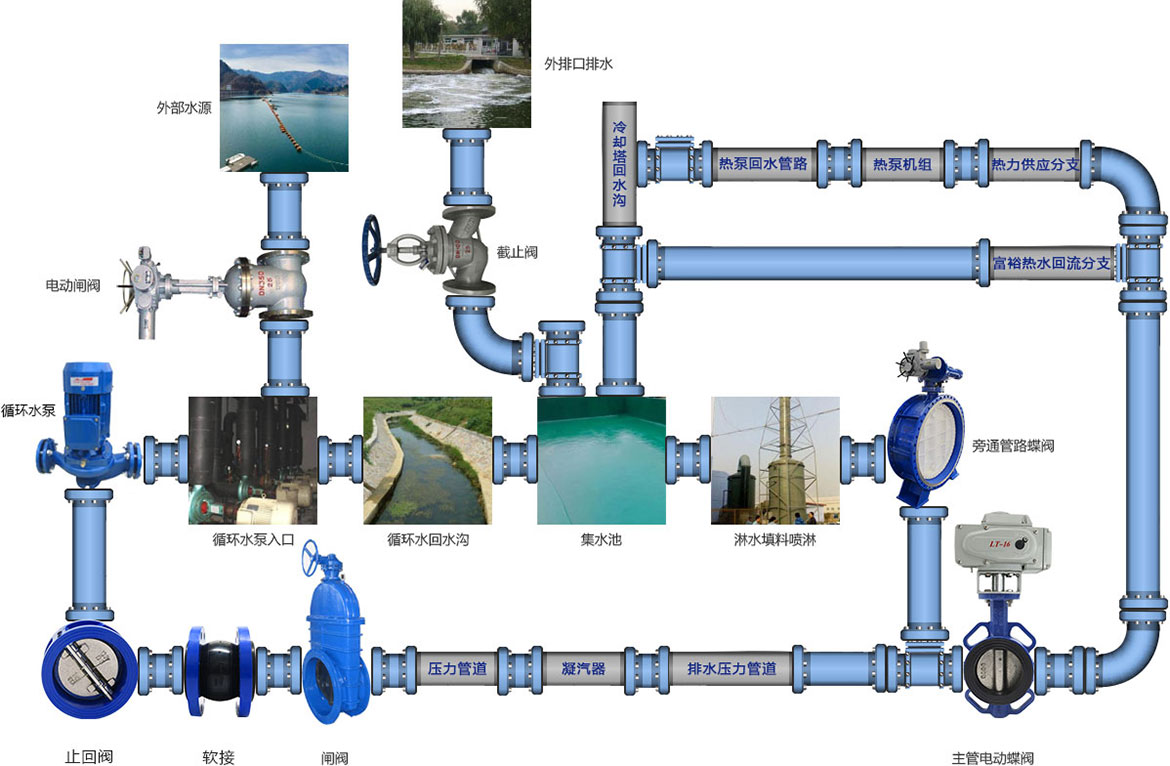

循环水系统流程为：循环水泵房—压力钢管—凝汽器—排水管—自然通风冷却塔—循环水回水沟—循环水泵房

正常情况：循环水泵房—DN2400压力管道—凝汽器外循环管路—排水管—DN2400上塔主阀—淋水填料喷淋冷却—落入集水池—循环水回水沟—循环水泵入口；（旁通阀关闭）

低温情况：循环水泵房—DN2400压力管道—凝汽器外循环管路—排水管—DN1400旁通管路阀门—热力供应分支—热泵机组—热泵回水管—冷却塔回水沟—集水池—循环水回水沟—循环水泵入口；（主阀关闭）

循环水泵房—DN2400压力管道—凝汽器外循环管路—排水管—DN1400旁通管路阀门—富裕热水分支—集水池—循环水回水沟—循环水泵入口；（主阀关闭）

常规配置清单
序号	名称	公称尺寸及公称压力	配置	单位
1	电动对夹蝶阀	DN200 PN16	球铁阀体、球铁阀板	个
2	电动硬密封蝶阀	DN400 PN16	球铁阀体、不锈钢阀板	个
3	软密封法兰闸阀	DN400 PN16	球铁阀体、球铁＋橡胶板	个
4	电动法兰闸阀	DN200 PN16	不锈钢阀体、不锈钢阀板	个
5	蝶式止回阀	DN200 PN16	球铁阀体、球铁阀板	个
6	橡胶软接	DN200 PN16	碳钢法兰、EPDM球体	个
7	截止阀	DN200 PN16	铸钢阀体、不锈钢阀瓣	个
