问：般德阀门您好，能不能详细解释一下三偏心蝶阀原理，有没有三偏心蝶阀原理图？VRP般德阀门

答：三偏心蝶阀原理图如下：VRP般德阀门

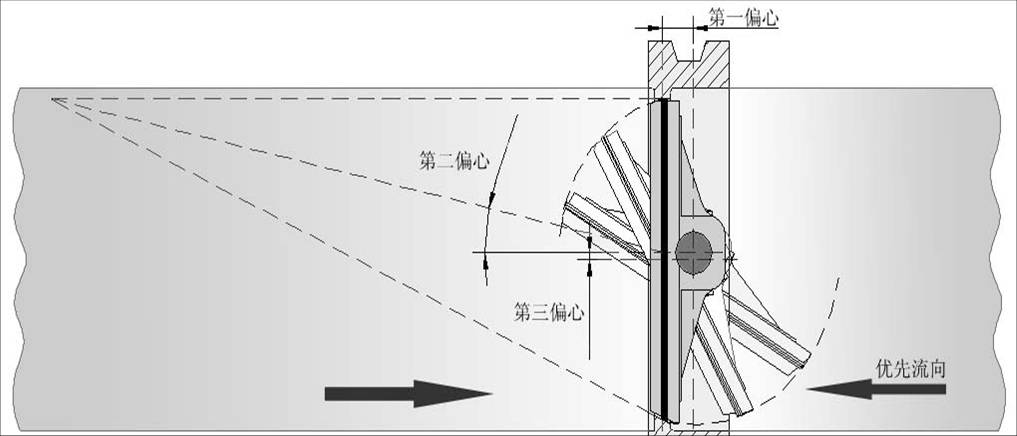

三偏心蝶阀原理图 VRP般德阀门

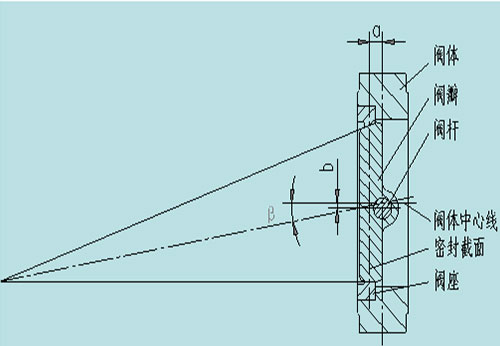

上图所示为一种典型的三偏心密封蝶阀密封副结构简图。VRP般德阀门

（1）结构特征。阀板回转中心（即阀门轴中心）与阀板密封截面形成一个尺寸α偏置，并与阀体中心线形成一个尺寸b偏置；阀体密封面中心线与阀座中心线（即阀体中心线）形成一个角度为β的角偏置。VRP般德阀门

（2）密封原理。由于在双偏心密封蝶阀的基础上，将阀座中心线再与阀体中心线形成一个β角偏置，当三偏心密封蝶阀处于完全开启状态时，其阀板密封面会完全脱离阀座密封面，并且在阀板密封面与阀座密封面之间形成一个与双偏心密封蝶阀相同的间隙y。VRP般德阀门

通俗一点解释：VRP般德阀门

三偏心蝶阀 VRP般德阀门

1.蝶板回转轴线与密封面偏置一个距离；VRP般德阀门

2.蝶板回转轴线与阀体通道中心线偏置一个距离；VRP般德阀门

3.阀座回转轴线与阀体通道轴线形成一个角度。VRP般德阀门

三偏心蝶阀原理图
