阀门种类大全及图片

发布时间:2021-10-12 09:07:15 浏览次数:

阀门是管道系统中基本的部件,控制流动的流体介质的流量、流向、压力、温度等的机械装置。随着阀门的不断增多,分类难度也有所增加,为了更好的认识阀门,般德将阀门进行分类归纳。阀门的种类是根据现场实际工况进行分类的,部分由厂家自行选型和特殊情况使用不同用途和作用原理就不同了。oMG般德阀门

通用分类一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。oMG般德阀门

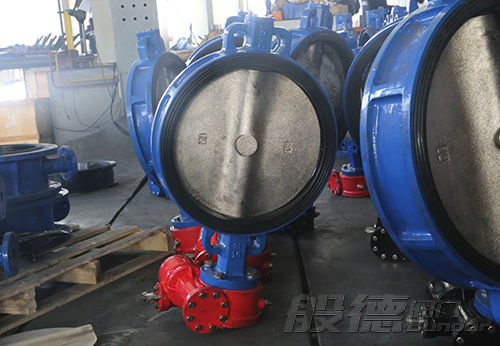

蝶阀oMG般德阀门

一、按作用和用途分类(1)截断类:如闸阀、截止阀、旋塞阀、球阀、蝶阀、针型阀、隔膜阀等。截断类阀门又称闭路阀,截止阀,其作用是接通或截断管路中的介质。(2)止回类:如止回阀,止回阀又称单向阀或逆止阀,止回阀属于一种自动阀门,其作用是防止管路中的介质倒流、防止泵及驱动电机反转,以及容器介质的泄漏。水泵吸水关的底阀也属于止回阀类。(3)安全类:如安全阀、防爆阀、事故阀等。安全阀的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。(4)调节类:如调节阀、节流阀和减压阀,其作用是调节介质的压力、流量等参数。(5)分流类:如分配阀、三通阀、疏水阀。其作用是分配、分离或混合管路中的介质。(6)特殊用途类:如清管阀、放空阀、排污阀、排气阀、过滤器等。排气阀是管道系统中必不可少的辅助元件,广泛应用于锅炉、空调、石油天然气、给排水管道中。往往安装在制高点或弯头等处,排除管道中多余气体、提高管道路使用效率及降低能耗。oMG般德阀门
二、按公称压力分类oMG般德阀门

(1)真空阀:指工作压力低于标准大气压的阀门。oMG般德阀门

(2)低压阀:指公称压力PN≤1.6Mpa的阀门。oMG般德阀门

(3)中压阀:指公称压力PN为2.5Mpa、4.0Mpa、6.4Mpa的阀门。oMG般德阀门

(4)高压阀:指工称压力PN为10.0Mpa~80.0Mpa的阀门。oMG般德阀门

(5)超高压阀:指公称压力PN≥100.0Mpa的阀门。oMG般德阀门

(6)过滤器:指公称压力PN为1.0Mpa、1.6Mpa的阀门oMG般德阀门

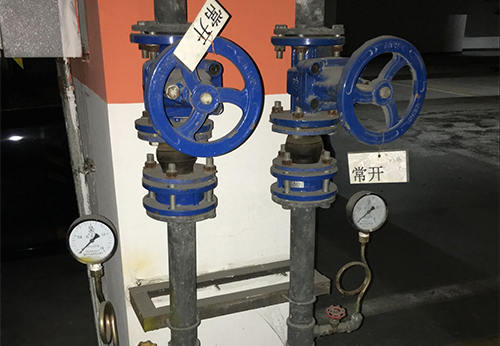

闸阀oMG般德阀门

三、按工作温度分类oMG般德阀门

(1)超低温阀:用于介质工作温度t<;-101℃的阀门。oMG般德阀门

(2)低温阀:用于介质工作温度-101℃≤t≤-29℃的阀门。oMG般德阀门

(3)常温阀:用于介质工作温度-29℃<t<120℃的阀门。oMG般德阀门

(4)中温阀:用于介质工作温度120℃≤t≤425℃的阀门oMG般德阀门

(5)高温阀:用于介质工作温度t>425℃的阀门。oMG般德阀门

四、按驱动方式分类oMG般德阀门

按驱动方式分类分为自动阀类、动力驱动阀类和手动阀类:(1)自动阀是指不需要外力驱动,而是依靠介质自身的能量来使阀门动作的阀门。如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。(2)动力驱动阀:动力驱动阀可以利用各种动力源进行驱动。分为电动阀、气动阀、液动阀等。电动阀:借助电力驱动的阀门。气动阀:借助压缩空气驱动的阀门。液动阀:借助油等液体压力驱动的阀门。(3)手动阀:手动阀借助手轮、手柄、杠杆、链轮,由人力来操纵阀门动作。当阀门启闭力矩较大时,可在手轮和阀杆之间设置齿轮或蜗轮减速器。必要时,也可以利用万向接头及传动轴进行远距离操作。oMG般德阀门

五、按公称通径分类oMG般德阀门

(1)小通径阀门:公称通径DN≤40mm的阀门。oMG般德阀门

(2)中通径阀门:公称通径DN为50~300mm的阀门。oMG般德阀门

(3)大通径阀门:公称阀门DN为350~1200mm的阀门。oMG般德阀门

(4)特大通径阀门:公称通径DN≥1400mm的阀门。oMG般德阀门

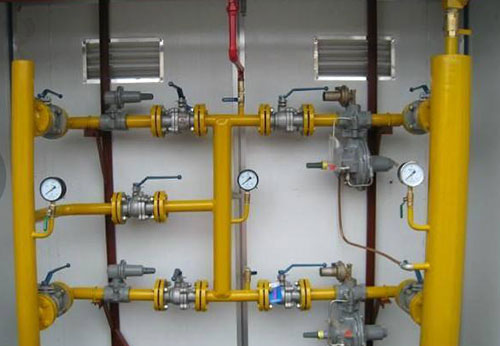

球阀oMG般德阀门

六、按结构特征分类oMG般德阀门

阀门的结构特征是根据关闭件相对于阀座移动的方向可分为: oMG般德阀门

(1)截门形:关闭件沿着阀座中心移动;如截止阀oMG般德阀门

(2)旋塞和球形:关闭件是柱塞或球,围绕本身的中心线旋转;如旋塞阀、球阀oMG般德阀门

(3)闸门形:关闭件沿着垂直阀座中心移动;如闸阀、闸门等oMG般德阀门

(4)旋启形:关闭件围绕阀座外的轴旋转;如旋启式止回阀等oMG般德阀门

(5)蝶 形:关闭件的圆盘,围绕阀座内的轴旋转;如蝶阀、蝶形止回阀等oMG般德阀门

(6)滑阀形:关闭件在垂直于通道的方向滑动。如滑阀oMG般德阀门

七、按连接方法分类oMG般德阀门

(1)螺纹连接阀门:阀体带有内螺纹或外螺纹,与管道螺纹连接。oMG般德阀门

(2)法兰连接阀门:阀体带有法兰,与管道法兰连接。oMG般德阀门

(3)焊接连接阀门:阀体带有焊接坡口,与管道焊接连接。oMG般德阀门

(4)卡箍连接阀门:阀体带有夹口,与管道夹箍连接。oMG般德阀门

(5)卡套连接阀门:与管道采用卡套连接。oMG般德阀门

(6)对夹连接阀门:用螺栓直接将阀门及两头管道穿夹在一起的连接形式。oMG般德阀门

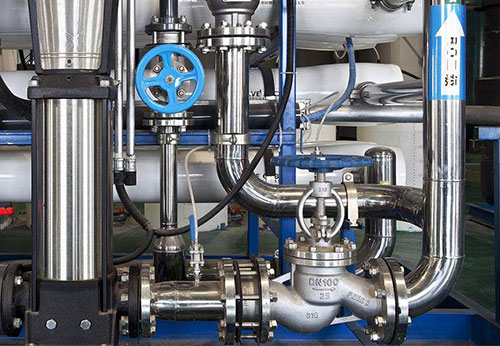

阀门大全oMG般德阀门

八、按阀体材料分类oMG般德阀门

(1)金属材料阀门:其阀体等零件由金属材料制成。如铸铁阀门、铸钢阀、合金钢阀、铜合金阀、铝合金阀、铅合金阀、钛合金阀、蒙乃尔合金阀等。oMG般德阀门

(2)非金属材料阀门:其阀体等零件由非金属材料制成。如塑料阀、搪瓷阀、陶瓷阀、玻璃钢阀门等。oMG般德阀门

(3)金属阀体衬里阀门:阀体外形为金属,内部凡与介质接触的主要表面均为衬里,如衬胶阀、衬塑料阀、衬陶阀等。oMG般德阀门
