球阀型号含义球阀怎么看型号-般德阀门

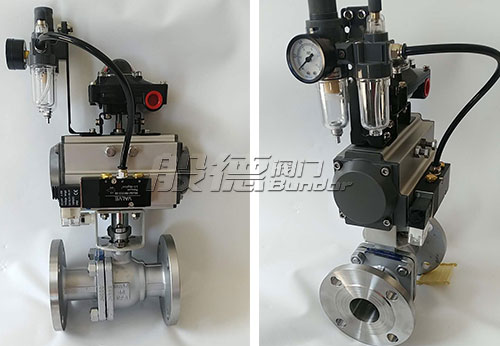

球阀，启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀按照驱动方式分为：气动球阀，电动球阀，手动球阀。oqv般德阀门

球阀型号组成包括：oqv般德阀门

球阀代号+驱动方式+连接形式+结构形式+阀座材料+压力等级+阀体材质。oqv般德阀门

球阀型号含义：oqv般德阀门

1、球阀代号：Q;oqv般德阀门

2、驱动方式代号：oqv般德阀门

0-表示电磁动；1-表示电磁一液动；2-表示电一液动；3-表示蜗轮；6-表示气动；7-表示液动；8-表示气、液联动；9-表示电动。oqv般德阀门

3、连接形式代号：oqv般德阀门

1-表示内螺纹；2-表示外螺纹；4-表示法兰；6-表示焊接；7-表示对夹；8-表示卡箍；9-表示卡套。oqv般德阀门

4、结构型式代号：oqv般德阀门

0-表示半球直通；1-表示浮动球全直通；2-表示浮动球Y形三通流道；4-表示表示浮动球L形三通流道：5-表示浮动球T形三通流道：6-表示四通式；7-表示固定球全直通；8-表示固定球T形三通式；9-表示固定球L形三通式。oqv般德阀门

5、阀座材料代号：oqv般德阀门

F-表示聚四氟乙烯-；D-表示中温碳纤维；PPL-表示对位聚苯；N-表示尼龙；M-表示耐磨炭纤维；C-表示高温耐磨碳纤维；H-表示合金钢：Q-表示糖瓷；T-表示铜合金：X-表示橡胶。oqv般德阀门
