对夹蝶阀的安装是阀门配套于管道和装置的重要一步，安装质量的好坏，直接影响以后的使用和维护。蝶阀分类有很多种，但无论是哪种蝶阀，其安装最基本的就是要确保安全，有利于操作、维修和拆装，安装的位置不能妨碍管道其他设备的操作与维护。DVl般德阀门

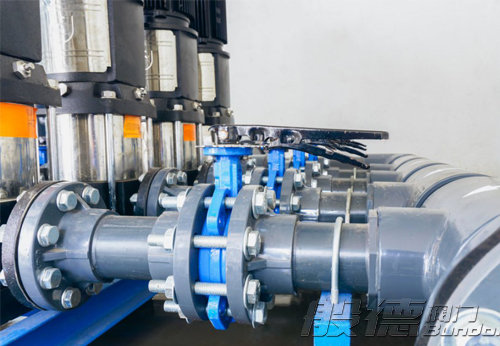

对夹蝶阀安装现场图片一 DVl般德阀门

对夹蝶阀安装时，阀门的操作机构离操作地面宜在1.2米左右；当阀门的中心和手轮离操作地面超过1.8米时，要对操作频繁的阀门设置操作平台。DVl般德阀门

对夹蝶阀安装在操作地面以下时，应该设置伸长杆或地井。为安全起见，地井应该加盖板。当打开盖板能够操作时，阀门的手轮不能低于盖板下30cm，低于30cm时，应设置加长杆，使其手轮才盖板下10cm以内。DVl般德阀门

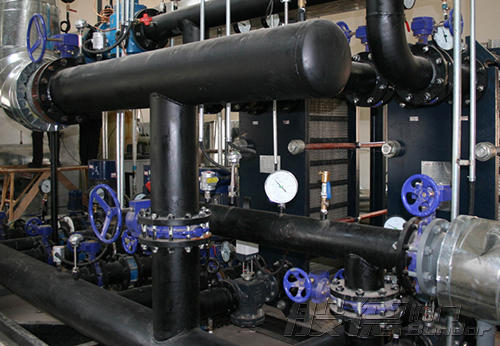

对夹蝶阀安装现场图片二 DVl般德阀门

水平管道上安装的对夹蝶阀，其阀杆最好垂直向上，不宜将阀杆朝下安装；阀杆朝下不仅操作、维护不方便，阀门还容易被腐蚀。DVl般德阀门

关于对夹蝶阀安装方向，普通的中线对夹蝶阀，是不受介质流向影响的，属于双向阀门；但也有蝶阀的流向是有规定的，安装时应该使介质的流向与阀体上箭头的指向一致，切勿装反，否则将影响使用效果，甚至引起故障，造成事故。DVl般德阀门

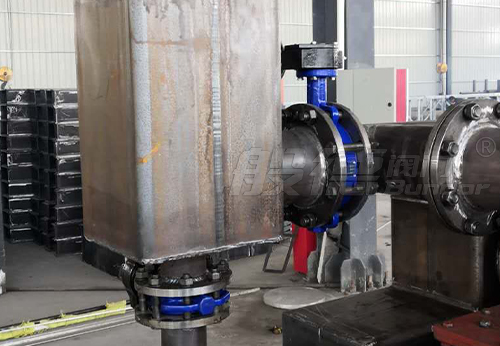

对夹蝶阀安装现场图片三 DVl般德阀门

以上就是为您介绍的对夹蝶阀安装注意事项，并为您配图了对夹蝶阀安装现场图片供您参考，如果您还有什么不清楚的地方，可以在线咨询般德阀门。DVl般德阀门
