启闭件阀瓣借介质作用力，自动阻止介质逆流的阀门，就叫止回阀，简单的说，止回阀就是介质顺流时开启，介质逆流时关闭的自动阀门。那么止回阀的种类有哪些呢？对应的图片是什么样的？本文为您介绍。VU3般德阀门

常见的止回阀种类有升降式止回阀、旋启式止回阀和蝶式止回阀。我们来一一介绍。VU3般德阀门

升降式止回阀VU3般德阀门

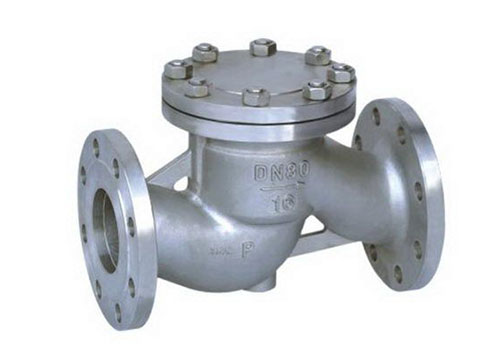

升降式止回阀图片 VU3般德阀门

升降式止回阀图片VU3般德阀门

阀瓣沿着阀座中心线做升降运动的止回阀，与其他类型的止回阀相比，升降式止回阀的升程最短，因而升降式止回阀可能是快速关闭的阀门。但是，如果赃物进入关闭件的运动导向机构，则关闭件可能会被卡死或关闭缓慢。另外，倘若用于黏性介质，则关闭件在其导轨中的运动可能变慢。VU3般德阀门

旋启式止回阀VU3般德阀门

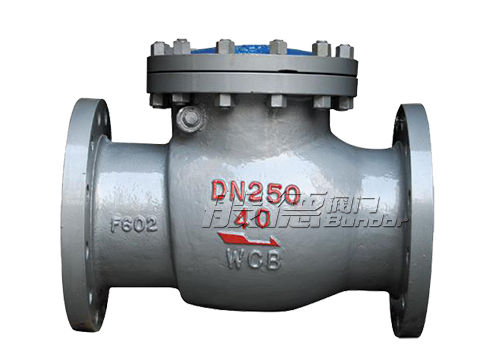

旋启式止回阀图片 VU3般德阀门

旋启式止回阀图片VU3般德阀门

阀瓣呈圆盘状，阀瓣围绕阀座通道外固定轴做旋转运动的止回阀。旋启式止回阀由阀体、阀盖、阀瓣和摇杆组成；阀门通道呈流线型，流体阻力小。高温、高压止回阀可采用五中法兰压力密封结构，密封圈采用成形柔性石墨填料或用不锈钢制成，借介质压力压紧密封圈来达到密封，介质压力越高密封性越好。VU3般德阀门

蝶式止回阀VU3般德阀门

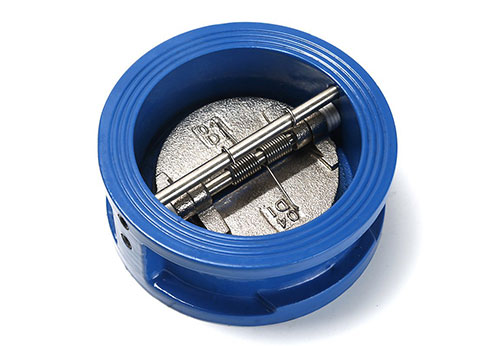

蝶式止回阀图片 VU3般德阀门

蝶式止回阀图片VU3般德阀门

形状与蝶阀相似，其阀座是倾斜的，蝶板旋转轴水平安装，并位于阀内通道中心线偏上方，使转轴下部蝶板面积大于上部，当介质停止流动或者逆流时，蝶板靠自身重量和逆流介质左右而旋转到阀座上。这种止回阀的结构简单，但密封性较差。蝶式止回阀通常用于旋启式止回阀不能满足要求的场合。VU3般德阀门

以上就是为您介绍的常见的止回阀种类，每种止回阀结构不同，适用工况也有差异，在选择采购时一定要注意，详情可咨询般德阀门。VU3般德阀门
