旋启式止回阀又称逆止(流)阀，是用于单向流动管道上防止介质倒流的自动阀门，依靠管路介质流动的压力来自行开启或关闭阀门，可分为单瓣式、双瓣式和多瓣式三种，属于比较常用的阀门之一。旋启式止回阀一般适用在流体介质较为干净的管道中，不适合用于粘度大或含有固体颗粒的工况，否则会导致止回阀开启不灵敏，无法达到完全密封，对流体的止回也就不够可靠。旋启式止回阀只允许介质往一个方向流动，可有效防止介质倒流，以防止发生事故。Q0V般德阀门

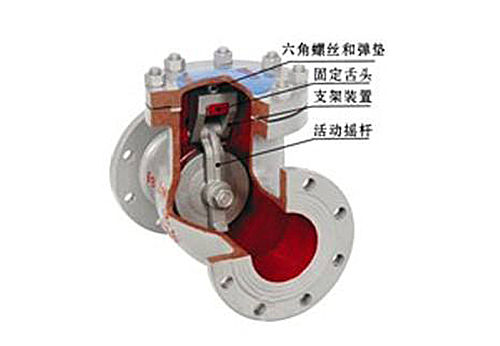

旋启式止回阀图片 Q0V般德阀门

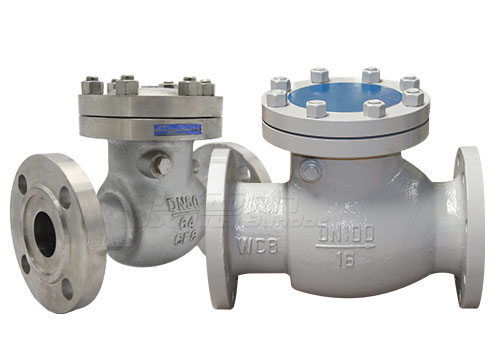

旋启式止回阀图片Q0V般德阀门

旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。Q0V般德阀门

旋启式止回阀 Q0V般德阀门

旋启式止回阀优缺点Q0V般德阀门

旋启式止回阀的阀瓣与摇杆是连接在一起的，可绕销轴旋转一定角度。当管道流体按指定的方向流入(从左往右)时，阀瓣进口压力高于出口压力，此时阀瓣被推离阀座，绕销轴转动某一位置，阀门处于开启状态。当阀瓣两侧压差减小到一定时，阀瓣下落，又回到关闭状态。当流体自右向左流动，即反向倒流时，则阀瓣右侧压力高于左侧压力，两侧压差产生的作用力将阀瓣压紧在阀座上，流体无法通过，则介质不能倒流；而且流体压力越大，密封面压得越紧，密封效果越好。Q0V般德阀门

旋启式止回阀的安装位置不受限制，它可以水平安装在管道中，也可以安装在垂直或倾斜的管线上，但如果是安装在垂直管道上，介质的流动方向应由下向上。Q0V般德阀门

旋启式止回阀的缺点是密封性不如升降式止回阀。Q0V般德阀门

如果您需要采购旋启式止回阀产品，又或者有相关阀门产品的问题咨询，可与般德阀门联系13821179269（）。Q0V般德阀门
