中线蝶阀阀门结构图片

发布时间:2021-11-26 15:24:37 浏览次数:

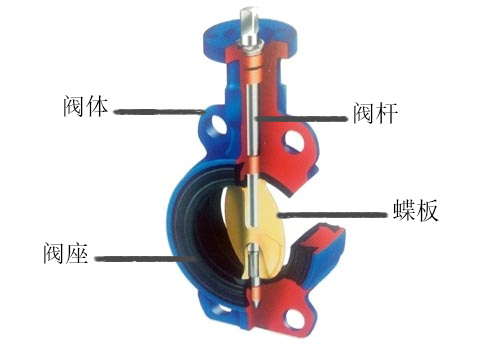

中线蝶阀采用中线密封结构,蝶阀的蝶板密封中线与阀体中心线、阀杆的回转中心线在同一个位置。蝶板靠近阀杆处的上下两端设计为两个光滑的平面,并与用橡胶制成的阀座衬圈紧密接触,保证介质不从两端泄漏;蝶板外缘设计为球形外缘,加工时应保证其圆弧面具有合适的表面粗糙度,阀座衬圈在模压成形时保证密封面部位具有合适的表面粗糙度。关闭阀门时,蝶板作0~90度旋转,并逐渐压缩用橡胶制成的阀座衬圈,使阀座衬圈产生弹性变形而形成的弹性力作为必须的密封比压,保证阀门的密封。RE0般德阀门

中线蝶阀结构图片RE0般德阀门

中线蝶阀结构图片RE0般德阀门

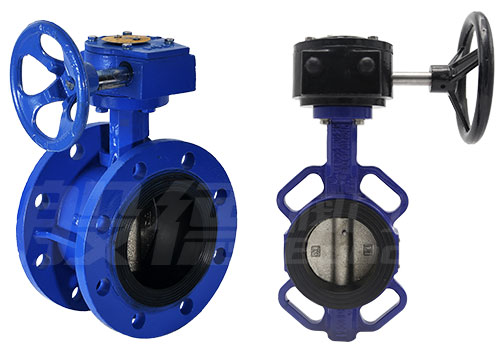

中线蝶阀通常用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截断流体的作用。RE0般德阀门

中线蝶阀的优势RE0般德阀门

中线蝶阀图片RE0般德阀门

中线蝶阀图片RE0般德阀门

1.通道设计为全通径结构,保证了阀门的流通面积,减小了流体通过阀门时的流阻。RE0般德阀门

2.蝶板采用碟形流线设计,既可保证蝶板中心的应力强度,又可保证阀门能够获得较大的流量系数及较小的流体阻力系数。RE0般德阀门

3.阀座密封圈的设计为橡胶加树脂骨架(固定套)的软密封结构,制成后镶嵌于阀体内。其内圈高于阀体内腔的部位采用流线型设计,达到减小流阻的目的。RE0般德阀门

4.蝶阀操作力矩小,操作方便,省力灵巧。RE0般德阀门

5.可以任何位置安装,维修方便。RE0般德阀门

6.密封件可以更换,密封性能可靠达到双向密封零泄漏。RE0般德阀门

7.常温常压下,密封材料耐老化、耐腐蚀,使用寿命较长。RE0般德阀门

当然中线蝶阀的中线密封结构也有缺点,它只能做成软密封蝶阀,只能用在低压常温的工作环境中,不适用于高温高压工况。RE0般德阀门
