法兰闸阀型号尺寸对照表
发布时间:2023-09-21 16:43:55
法兰闸阀是一种常用的管道阀门,用于控制介质的流动和截断。它由阀体、阀盖、阀板、阀杆和法兰连接部分组成。
法兰闸阀的主要特点是阀板上下运动,通过阀板与阀座之间的密封面实现介质的截断。阀板通常为矩形或楔形,通过旋转阀杆来提升或降低阀板,从而控制介质的流量。
常见的法兰闸阀型号有

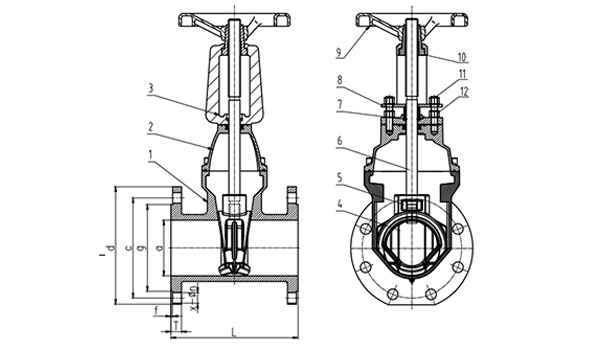

软密封闸阀型号:Z41X-16Q。尺寸图及对应尺寸如下:
DN | L | a | d | c | x-n | T | f | g |
50 | 178 | 50 | 165 | 125 | 4-19 | 16.5 | 2 | 99 |
80 | 203 | 80 | 200 | 160 | 8-19 | 19 | 3 | 132 |
100 | 229 | 100 | 220 | 180 | 8-19 | 20 | 3 | 156 |
150 | 267 | 150 | 285 | 240 | 8-23 | 20 | 3 | 211 |
200 | 292 | 200 | 340 | 295 | 12-23 | 20 | 3 | 266 |
250 | 330 | 250 | 400 | 355 | 12-28 | 25 | 3 | 319 |
300 | 356 | 300 | 455 | 410 | 12-28 | 28 | 4 | 370 |

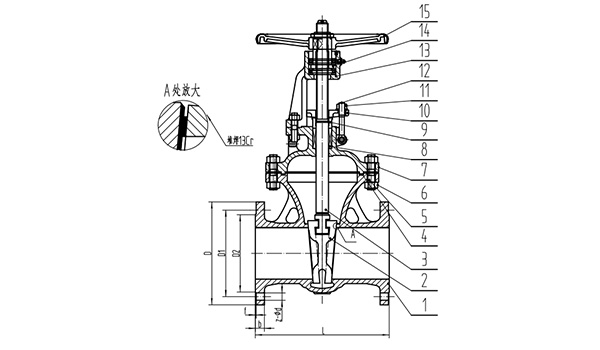

硬密封闸阀型号:Z41H-16C、Z41W-16P。尺寸图及对应尺寸如下:
DN | L | D | D1 | D2 | b | f | z-d |
50 | 250 | 160 | 125 | 100 | 18 | 3 | 4-18 |
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4/8-18 |
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 |
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-18 |
125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-18 |
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-22 |
200 | 400 | 335 | 295 | 265 | 24 | 3 | 12-22 |
250 | 450 | 405 | 355 | 320 | 26 | 3 | 12-26 |
300 | 500 | 460 | 410 | 375 | 28 | 4 | 12-26 |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-26 |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 |
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 |
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 |
法兰闸阀主要应用于以下几个方面:
1. 工业管道系统:法兰闸阀可用于控制和截断各种工业管道中的介质流动,常见于石油、化工、冶金等行业。
2. 市政工程:在市政工程中,法兰闸阀广泛应用于供水、供气、污水处理等系统中,具有良好的控制效果。
3. 港口和船舶:法兰闸阀用于控制港口和船舶中的介质流动,保障船舶的安全。
