蝶阀图片、规格和型号

发布时间:2023-03-22 14:23:12 浏览次数:

蝶阀是一种常见的用来控制管路内介质流通的阀门,它的启闭件叫做蝶板,是圆盘形,往复旋转0~90°来实现阀门开启和关闭。蝶阀种类多用途广,可以适用各种水流体,包括生活水、消防水、循环水、污水等,也可以用于粉体物料的输送。wdM般德阀门

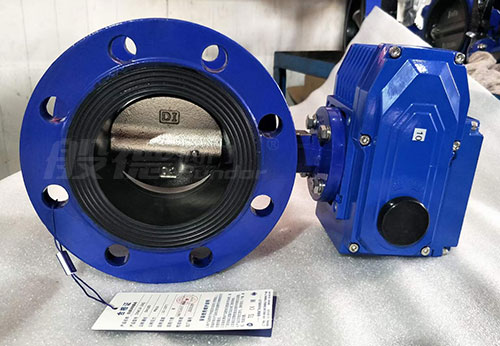

电动蝶阀图片wdM般德阀门

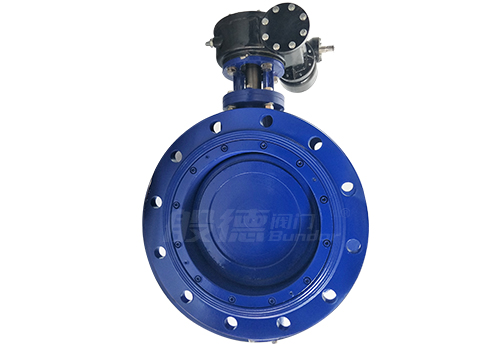

蝶阀图片wdM般德阀门

蝶阀重量轻,体积小,结构也简单,更适合被做成大口径的阀门来使用,口径范围DN50-3000。主要用来控制开关,也可以做流量调节使用,但在小口径的管道中很少用到,原因一是不好调节,二是蝶阀密封性能不如截止阀、球阀。wdM般德阀门

蝶阀规格参数wdM般德阀门

通径DN DN50~3000
压力PN 10、16、25、40、63
驱动方式 手动、气动、电动
阀体 HT200、QT450、WCB、CF8、CF8M、CF3M
阀板 球铁、CF8、CF8M、CF3M、2507、1.4469、1.4529等
阀座 EPDM、NBR、PTFE、硬质合金
阀轴 45#、416、304、316等
适用介质 水、蒸汽、气体、石油及石化产品、强腐蚀性介质等
工作温度 -20℃~426℃
连接形式 对夹、法兰、沟槽
应用领域 水处理、给排水系统、水利建设、市政建设、高层楼宇、电力、化工、石油、环保等

蝶阀图片wdM般德阀门

蝶阀图片wdM般德阀门

蝶阀型号有:wdM般德阀门

橡胶密封蝶阀型号:D71X-16、D41X-16、D371X-16、D341X-16、D971X、D671X、D941X、D641X;wdM般德阀门

衬氟蝶阀型号:D71F-16、D41F-16、D371F-16、D341F-16、D971F、D671F、D941F、D641F;wdM般德阀门

双偏心蝶阀型号:D342X-16、D342F-16、D342H-16;wdM般德阀门

硬密封蝶阀型号:D373H、D373W、D343H、D343W、D943W、D643H。wdM般德阀门
