明杆闸阀型号尺寸
发布时间：2023-03-08 15:32:37

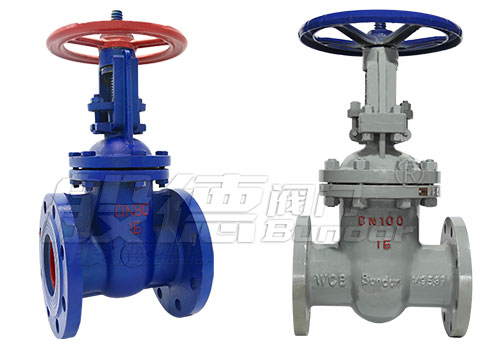

明杆闸阀有一个显著的特点就是外观高大，它的阀杆裸露与阀体之外，带有梯形螺纹，螺母在阀盖上，开启或者关闭阀门时，用旋转阀杆螺母来实现阀杆的升降的升降，阀杆带动闸板运动，实现启闭。明杆闸阀的好处是对阀杆的润滑有利，开闭程度明显，我们可以通过阀杆的位置，来判断阀门的启闭情况。
按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀；楔式闸板式闸阀又可分为：单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
我们最常用得到就是楔式闸板的明杆闸阀。而常见的明杆闸阀型号有：Z41T-16灰铁明杆闸阀、Z41X-16Q球墨铸铁明杆闸阀、Z41H-16C铸钢明杆闸阀、Z41W-16P不锈钢明杆闸阀。
上面提到的几种明杆闸阀型号都是手动操作，还可以给明杆闸阀加上电动执行器，比如Z941X-16Q电动明杆软密封闸阀。
明杆闸阀尺寸
| 明杆软密封闸阀 | ||
| DN | NPS（英寸） | L |
| 50 | 2'' | 178 |
| 65 | 2 1/2'' | 190 |
| 80 | 3'' | 203 |
| 100 | 4'' | 229 |
| 125 | 5'' | 254 |
| 150 | 6'' | 267 |
| 200 | 8'' | 292 |
| 250 | 10'' | 330 |
| 300 | 12'' | 356 |
| 铸钢/不锈钢闸阀 | ||
| DN | NPS | L |
| 50 | 2'' | 250 |
| 65 | 2 1/2'' | 265 |
| 80 | 3'' | 280 |
| 100 | 4'' | 300 |
| 125 | 5'' | 325 |
| 150 | 6'' | 350 |
| 200 | 8'' | 400 |
| 250 | 10'' | 450 |
| 300 | 12'' | 500 |
以上明杆闸阀型号尺寸信息为部分内容，仅供参考。获得更多详细参数信息，可以点击在线客服或者13821179269进行咨询。
