球阀的主要组成部分

发布时间:2022-10-28 15:09:06 浏览次数:

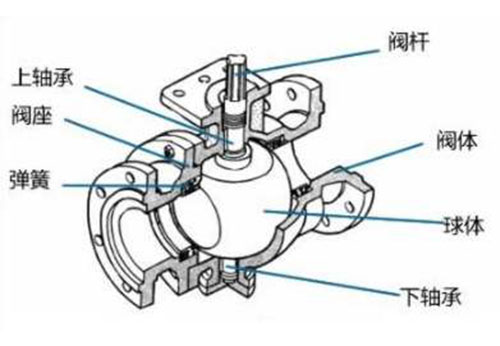

球阀主要组成部分有:阀体、球体、阀座、阀杆及传动装置等,如下图:JAM般德阀门

球阀组成部分JAM般德阀门

阀体JAM般德阀门

根据阀体通道形式,球阀可分为直通球阀、三通球阀及四通球阀。阀体结构有整体式、两片式、三片式及对分式四种,整体式阀体一般用于较小口径的球阀;两片式及三片式阀体适用于中、大口径球阀;对分式阀体主要用于煤化工用硬密封球阀。JAM般德阀门

球体JAM般德阀门

球体是球阀的启闭件,其密封面是球体表面。球体表面租糙度精度要求较高。直通球阀,球体上的通道是直通的;三通球阀的球体通道有L形、T形和Y形三种,其分部形式与旋塞阀相同。根据球体在阀体内的固定方式,球阀可分为浮动式球阀和固定式球阀两种。JAM般德阀门

a.浮动式球阀。其球体是靠两个阀座夹持,可以浮动的。在介质压力作用下球体被压紧到出口侧的密封圈上,使其密封。这种结构简单,单侧密封,密封性能好,但密封面承受力很大,故启闭力也大。一般适用于中、低压,中、小口径的阀门(≤DN200)。JAM般德阀门

b.固定式球阀。其球体是由上、下阀杆支承固定的,只能转动,不能产生水平移动。为了保证密封性,它必须有能够产生推力的浮动阀座,使密封圈压紧在球体上。这种结构较复杂,JAM般德阀门

外形尺寸大,启闭力矩小。适用于高压大口径球阀(≥DN200)。JAM般德阀门

阀杆JAM般德阀门

下端于球体活动连接,可带动球体转动。球体的启闭动作根据压力、口径的大小选用扳手,或采用气动、液动、电动或各种联动传动。JAM般德阀门

阀体、球体和阀杆是球阀的重要组成部分,其他零部件本篇不再进行讲述,如果您需要了解更多的信息,可以咨询般德阀门。JAM般德阀门
