首页 > 动态 > 阀门知识

法兰蝶阀结构尺寸表 法兰蝶阀厚度

发布时间:2022-05-23 14:13:18 浏览次数:

法兰蝶阀是常见的蝶阀连接方式之一,阀体本身自带两片法兰,与管道连接时,只需将法兰蝶阀的法兰与管道的法兰孔孔对齐,用螺栓连接固定即可。法兰蝶阀结构很简单,组成一台法兰蝶阀的部件包括:阀体、蝶板、阀座、阀轴、执行机构这五个重要零件。Vxi般德阀门

法兰蝶阀规格尺寸Vxi般德阀门

法兰蝶阀的种类有很多,按照材质可以分为常见的铸铁、铸钢、不锈钢等;按照结构形式可以分为中线、双偏心、三偏心;按照执行机构又可以分为手柄、蜗轮、电动、气动等。Vxi般德阀门

常见法兰蝶阀型号Vxi般德阀门

手柄法兰蝶阀:D41X、D41F、D43H;Vxi般德阀门

蜗轮法兰蝶阀:D341X、D341F、D342X、D343H、D343W;Vxi般德阀门

电动法兰蝶阀:D941X、D941F、D942X、D943H、D943W;Vxi般德阀门

气动法兰蝶阀:D641X、D641F、D642X、D643H、D643W。Vxi般德阀门

关于法兰蝶阀尺寸,法兰式连接的蝶阀结构尺寸都是相同的,也就是说相同口径的法兰蝶阀,尺寸长度是一样的,所以我们以D342X法兰蝶阀为例,为您介绍一下法兰蝶阀结构尺寸。Vxi般德阀门

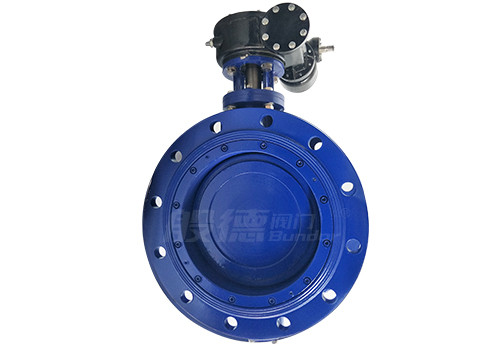

D342X法兰蝶阀Vxi般德阀门

尺寸信息 DN NPT L
100 4'' 127
125 5'' 140
150 6'' 140
200 8'' 152
250 10'' 165
300 12'' 178
350 14'' 190
400 16'' 216
450 18'' 222
500 20'' 229

以上尺寸信息仅供参考,如需完整详细的法兰蝶阀尺寸信息,可咨询网站在线客服。Vxi般德阀门
