法兰蝶阀结构尺寸表

发布时间：2021-11-29 16:00:57

本文来说一说法兰蝶阀结构尺寸。法兰蝶阀是法兰式连接阀门的一种，而常见的法兰连接阀门除了法兰蝶阀之外，还有法兰闸阀、法兰截止阀、法兰球阀等等。相比较其他的法兰式阀门，法兰蝶阀的体积更小、重量更轻，很适合做大口径的阀门。另外，法兰蝶阀根据结构形式的不同，还可以分为中线式、双偏心、三偏心结构，多样的结构形式，使得法兰蝶阀能跟适应更多的各种各样的工况环境，既可以调节流量，又能够做截断用。zAY般德阀门

常见的法兰蝶阀有：法兰中线蝶阀、法兰双偏心蝶阀、法兰三偏心蝶阀，这三种蝶阀的结构形式有所差别，但它们都有相同的结构长度。zAY般德阀门

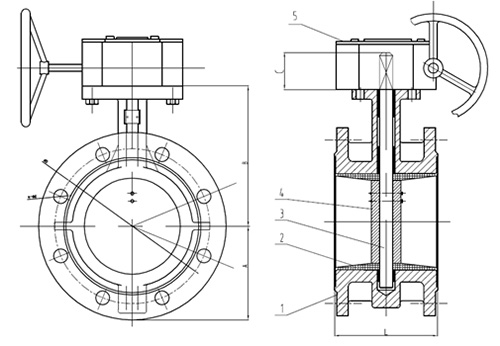

法兰中线蝶阀结构尺寸表zAY般德阀门

zAY般德阀门

DN	A	B	C	L
DN50	69.5	126.5	32	108
DN65	72	136	32	112
DN80	88	146	32	114
DN100	96.5	158	32	127
DN125	115	179	32	140
DN150	126	197	32	140
DN200	161	230	45	152
DN250	199	271	45	165
DN300	215	305	45	178

法兰双偏心蝶阀结构尺寸表zAY般德阀门

zAY般德阀门

DN	L	A	B	C
50	108	165	125	99
65	112	185	145	118
80	114	200	160	132
100	127	220	180	156
125	140	250	210	184
150	140	285	240	211
200	152	340	295	266
250	165	405	355	319
300	178	460	410	370

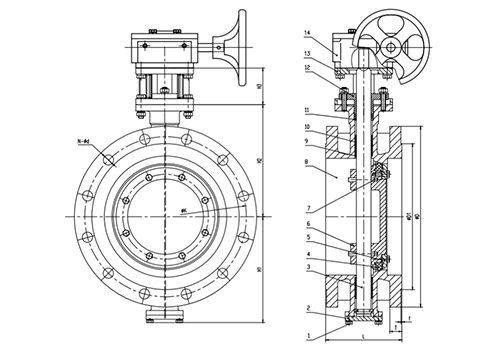

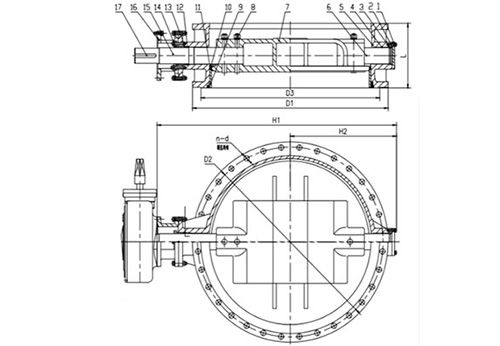

法兰三偏心蝶阀结构尺寸表zAY般德阀门

zAY般德阀门

DN	L	D2	n-d
100	127	180	8-φ19
125	140	210	8-φ19
150	140	240	8-φ22
200	152	295	12-φ22
250	165	355	12-φ28
300	178	410	12-φ28
350	190	470	16-φ28
400	216	525	16-φ31
450	222	585	20-φ31

结构尺寸仅供参考，详情咨询般德阀门客服人员。zAY般德阀门
