气动蝶阀规格型号表

发布时间:2022-01-20 09:46:08 浏览次数:

气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能,目前蝶阀在低压大中口径管道上的使用越来越多。本篇文章般德阀门为您介绍气动蝶阀规格型号表eqi般德阀门

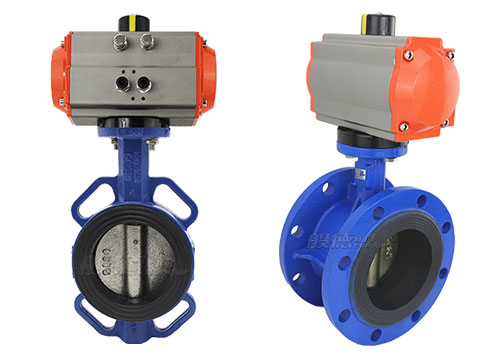

气动蝶阀eqi般德阀门

气动蝶阀规格参数表eqi般德阀门

通径DN 50~1200
压力PN 10、16、25、40、63
执行器配件 单作用、双作用
气动附件 限位开关、定位器、电磁阀、过滤减压阀
控制方式 气开、气关
强度试验 1.5~2.4
密封试验 1.1~1.76
阀体 HT200、QT450、WCB、CF8、CF8M、CF3M
阀板 球铁、CF8、CF8M、CF3M、2507、1.4469、1.4529等
阀座 EPDM、NBR、PTFE、硬质合金
阀轴 45#、416、304、316等
适用介质 水、蒸汽、气体、石油及石化产品、强腐蚀性介质等
工作温度 -20℃~426℃
连接形式 对夹、法兰

气动蝶阀型号有:D671X、D641X、D673H、D643H、D643W、D643Y等等。eqi般德阀门

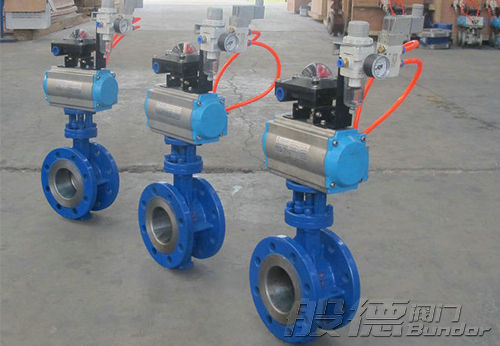

气动蝶阀eqi般德阀门

气动蝶阀优点主要是,结构简单,体积小重量轻,造价低,气动蝶阀该特点尤其显著,安装在高空暗道,气动蝶阀经过二位三通(或者二位五通)电磁阀控制操作方便,也可以调节流量介质。气动蝶阀用的多,自然也要注意日常的保养。主要分为两部分:eqi般德阀门

一、对气缸的检查保养eqi般德阀门

气动装置中的气缸要定期做清洁,定期对气缸转轴卡簧出加油。时间周期为半年。eqi般德阀门

二、对阀体的检查保养eqi般德阀门

每隔一个周期对气动蝶阀的阀体进行检查,内容包括,阀体外观是否良好,与管道连接的法兰端是否泄露,阀门密封面的密封性能是否良好,有没有磨损现象,蝶板转动灵不灵活,阀门有无异物卡住。时间周期为半年。eqi般德阀门
