手柄蝶阀，顾名思义就是需要人工操作，扳动旋转手柄来实现阀门启闭的蝶阀，手柄是蝶阀种类中结构最简单的一类阀门。本篇文章般德阀门简单为您介绍一下手柄蝶阀使用方法。CNK般德阀门

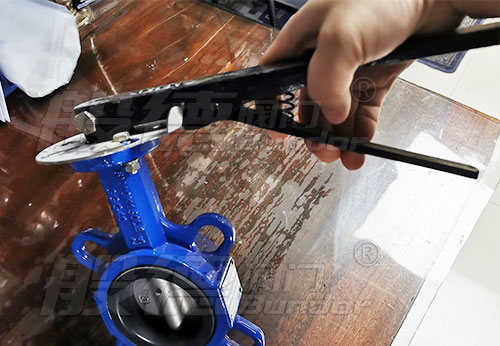

手柄蝶阀 CNK般德阀门

如上图，启闭手柄蝶阀时，需要我们用手扳动手柄，使手柄在齿盘上顺时针或者逆时针旋转（顺时针为关闭，逆时针为开启），旋转角度为90°。手柄运动，带动阀轴，阀轴又带动阀板，随手柄一起进行运动，从而实现手柄蝶阀的开和关，旋转角度同样为90°。CNK般德阀门

在手柄与阀体直接有一个齿轮，当手柄扳动到两边到底的时候，蝶阀是处于全开或者全关状态，这时候蝶阀是做截断使用的。当手柄扳动停在齿轮上面的某一处时，蝶阀是做调节流量使用的。CNK般德阀门

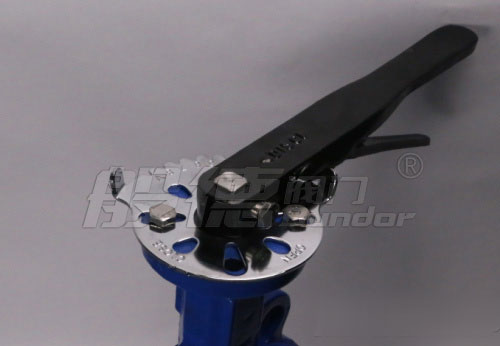

手柄蝶阀 CNK般德阀门

当手柄蝶阀在管道上安装之后，如何判断蝶阀是开着还是关闭的呢？CNK般德阀门

般德阀门教您，查看手柄的开关位置，手柄的方向与管道垂直时，阀门为关闭状态，手柄方向与管道平行时，阀门为开启状态。CNK般德阀门
