手动蝶阀的结构详细图解

发布时间:2021-06-16 14:13:34 浏览次数: 标签:

手动蝶阀泛指需要人工扳动手柄或转动手轮来控制启闭的蝶阀,手动蝶阀可以是软密封的,也可以是硬密封的;可以是铁的,也可以是钢的。手动蝶阀根据结构形式可以分为常见的中线手动蝶阀、双偏心手动蝶阀、三偏心手动蝶阀。下面般德阀门就为您介绍一下手动蝶阀的结构详细图解。8Uh般德阀门

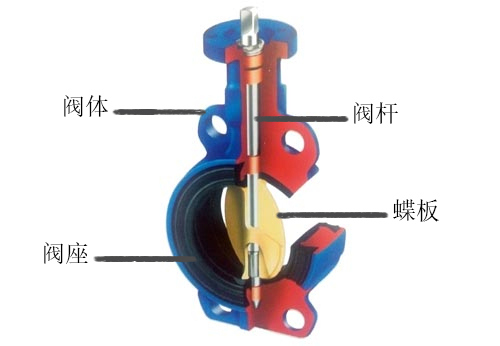

中线手动蝶阀结构图8Uh般德阀门

中线手动蝶阀结构图8Uh般德阀门

中线蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。常见的中线蝶阀多为软密封的,密封面材质为橡胶或者氟塑料;也有一种通风蝶阀也是中线结构。8Uh般德阀门

中线蝶阀因为自身结构现在,只能在低压环境中使用,软密封中线蝶阀最大承压为16公斤;通风蝶阀最大承压6公斤。8Uh般德阀门

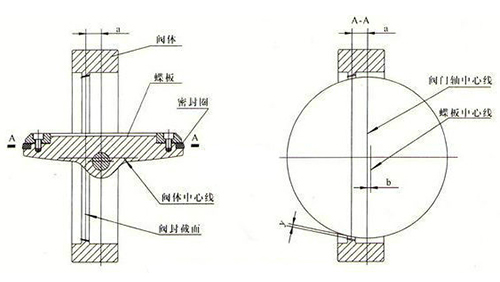

双偏心手动蝶阀结构图8Uh般德阀门

双偏心手动蝶阀结构图8Uh般德阀门

双偏心蝶阀的结构特征是阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心蝶阀既可以做成软密封的,也可以做成硬密封的,这样使双偏心蝶阀在使用范围上就比中线蝶阀更广泛一些。双偏心蝶阀也属于低压阀门,不耐高压;但是双偏心蝶阀使用硬密封材质后,能够适应高温工况环境。8Uh般德阀门

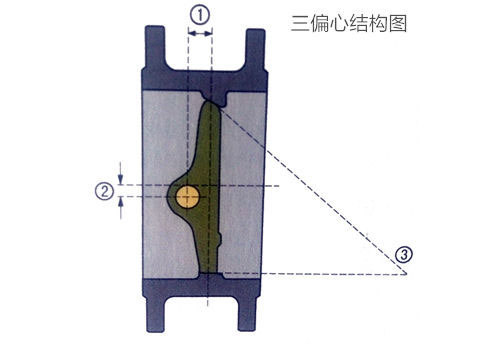

三偏心手动蝶阀结构图8Uh般德阀门

三偏心手动蝶阀结构图8Uh般德阀门

三偏心蝶阀的结构特征是阀杆轴心同时偏离蝶板中心及本体中心,且阀座回转轴线与阀体通道轴线有一定角度。三偏心蝶阀继承了双偏心蝶阀既可以做成软密封,也可以做成硬密封的优点,同时三偏心蝶阀为多层次密封,密封性能媲美软密封中线蝶阀,同时还能在高温高压环境中使用。8Uh般德阀门
