闸阀按阀杆的构造，也可以说是按照结构形式，可以将其分为暗杆闸阀和明杆闸阀两种。本文般德阀门为您介绍暗杆闸阀与明杆闸阀图片。GhW般德阀门

暗杆闸阀GhW般德阀门

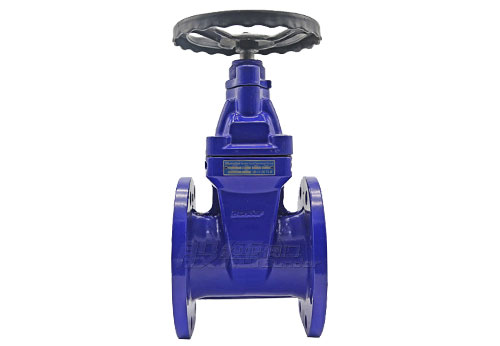

暗杆闸阀图片 GhW般德阀门

暗杆闸阀图片GhW般德阀门

阀杆螺母在阀体内，与介质直接接触，通过旋转阀杆来启闭闸板。GhW般德阀门

暗杆结构的优点是：阀门在启闭时，总体高度不变，占用的安装空间小，更适用于大口径或安装空间有限的环境中。如果必要的话，暗杆结构可安装开闭指示器，以指示开闭程度。GhW般德阀门

暗杆结构的缺点是：阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏。GhW般德阀门

明杆闸阀GhW般德阀门

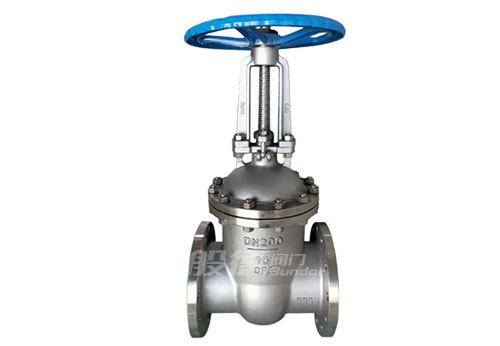

明杆闸阀图片 GhW般德阀门

明杆闸阀图片GhW般德阀门

阀杆螺母在阀盖或支架上，阀门启闭时，用旋转阀杆螺母来实现阀杆的升降，从而开启和关闭闸阀。明杆结构对阀杆的润滑有利，开闭程度明显，因此使用比较广泛。但因为明杆闸阀的阀杆外露，占用空间大，不适合用于室内。GhW般德阀门

暗杆闸阀和明杆闸阀的区别在于：GhW般德阀门

1、暗杆闸阀的阀杆跟随手轮旋转，不会上下移动，外露的只是一根杆，其螺母是固定在闸板上，通过螺杆的旋转来提升闸板。明杆闸阀的提升螺杆（也叫阀杆）是外露的，螺母紧贴手轮且是固定的（不旋转也不轴向移动），通过旋转螺杆来提升闸板，螺杆与闸板只有相对的旋转运动而无相对的轴向位移。说简单点就是明杆阀门是阀瓣连着阀杆一起做上下运动，方向盘始终在固定点。GhW般德阀门

2、暗杆闸阀看不见丝杠，而明杆闸阀的丝杆外露，可以看见。GhW般德阀门
