关于截止阀和闸阀，至今还会有很多朋友弄不清两者的区别。下面般德阀门通过几组图片对比，带大家认识一下截止阀和闸阀区别。zfs般德阀门

一、外形结构zfs般德阀门

截止阀和闸阀区别图片 zfs般德阀门

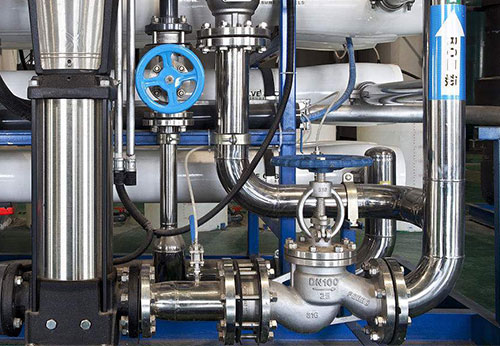

截止阀图片zfs般德阀门

截止阀和闸阀区别图片 zfs般德阀门

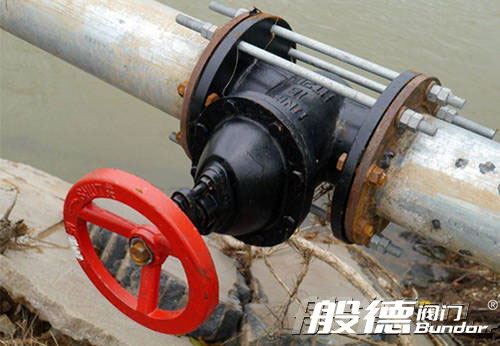

闸阀图片zfs般德阀门

二、密封面阀瓣结构zfs般德阀门

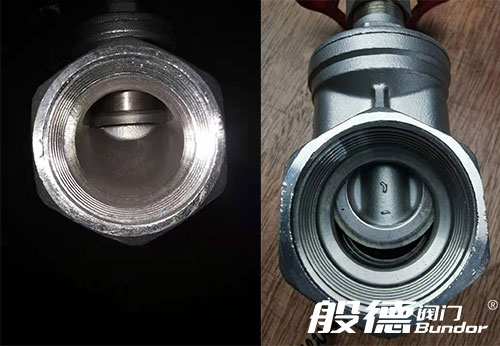

截止阀和闸阀的区别图片 zfs般德阀门

截止阀的阀板，一般称呼为阀瓣，截止阀的阀瓣是平行于流体通道的。zfs般德阀门

闸阀的阀板，多称呼为闸板，闸阀的阀瓣为一闸板，且与流体的方向垂直。zfs般德阀门

三、工作原理zfs般德阀门

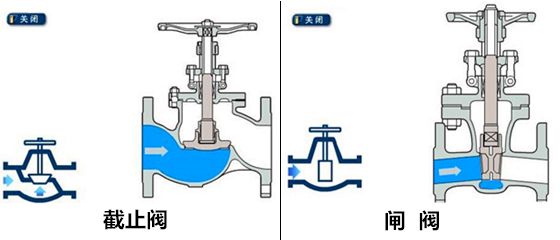

截止阀和闸阀区别图片 zfs般德阀门

截止阀启闭时，转动手轮，手轮会跟着阀杆一起升降。而闸阀是转动手轮，阀杆升降，手轮位置不变。zfs般德阀门

另外，闸阀只有全开或全关两种状态，只能做截断使用，闸板启闭的行程很大，启闭时间长。截止阀的阀板运动行程要小得多，并且截止阀的阀板可以在运动中停在某一处，做流量调节使用。zfs般德阀门

四、安装方式zfs般德阀门

截止阀是单向阀，阀体上本身带有流向箭头，安装时要严格按照流体流向与箭头方向一致进行。闸阀则可以双向流通，安装时候没有方向限制。zfs般德阀门

五、流体阻力zfs般德阀门

闸阀对流体的流动阻力小，普通闸阀的流动阻力系数约为0.08~0.12，开启关闭力小，介质可以两个方向流动。普通截止阀的阻力系数约为3.5~4.5。zfs般德阀门

更多关于截止阀和闸阀的问题，请关注般德阀门。截止阀、闸阀采购，请咨询般德阀门在线客服。zfs般德阀门
