蝶阀结构图acP般德阀门

蝶阀主要由阀体、阀杆、碟板和密封圈组成，阀体呈圆筒形，轴向长度短，内置碟板。acP般德阀门

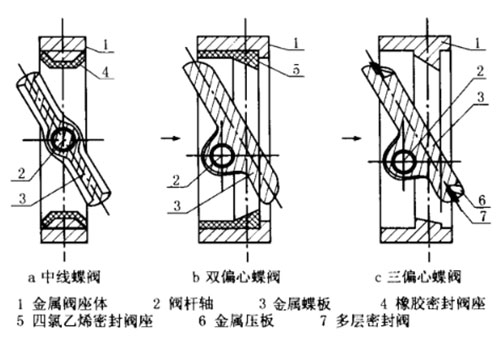

蝶阀结构图 acP般德阀门

蝶阀根据结构形式不同，可以分为中线蝶阀、单偏心蝶阀、双偏心蝶阀和三偏心蝶阀。acP般德阀门

蝶阀的特点acP般德阀门

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90?往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能；acP般德阀门

2、蝶阀可以运送泥浆，在管道口积存液体最少；低压下，可以实现良好的密封，调节性能好；acP般德阀门

3、蝶板的流线形设计，使流体阻力损失小，是一种节能型产品；acP般德阀门

4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与螺板锥销回定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出；acP般德阀门

5、连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。acP般德阀门

蝶阀的优点acP般德阀门

1、启闭方便迅速、省力、流体阻力小，可以经常操作；acP般德阀门

2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门；acP般德阀门

3、可以运送泥浆，在管道口积存液体最少；acP般德阀门

4、低压下，可以实现良好的密封；acP般德阀门

5、调节性能好；acP般德阀门

6、全开时阀座通道有效流通面积较大，流体阻力较小；acP般德阀门

7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力；acP般德阀门

8、密封面材料一般采用橡胶、塑料、故低压密封性能好；acP般德阀门

9、安装方便；acP般德阀门

10、操作灵活省力，可选择手动、电动、气动、液压方式。acP般德阀门

蝶阀的缺点acP般德阀门

蝶阀的缺点是跟其他种类的阀门对比来说，它的耐温和使用压力范围较小，密封性也相对差一些，但随着蝶阀技术的不断创新和突破，蝶阀的这些缺点也在一点一点的被弱化，蝶阀也越来越多的被应用到国民经济的各个领域中。acP般德阀门

更多蝶阀相关信息，请持续关注般德阀门。acP般德阀门
